Vis à billes roulées à écrou standard
Maitu est un fabricant professionnel de vis à billes roulées à écrou standard. Nous maintenons un stock suffisant de vis à billes et d'écrous standard de différentes formes, pas et niveaux de précision. Nous nous engageons à produire des vis à billes de haute qualité et avons créé notre propre chaîne d'approvisionnement complète. Bienvenue à nous contacter !

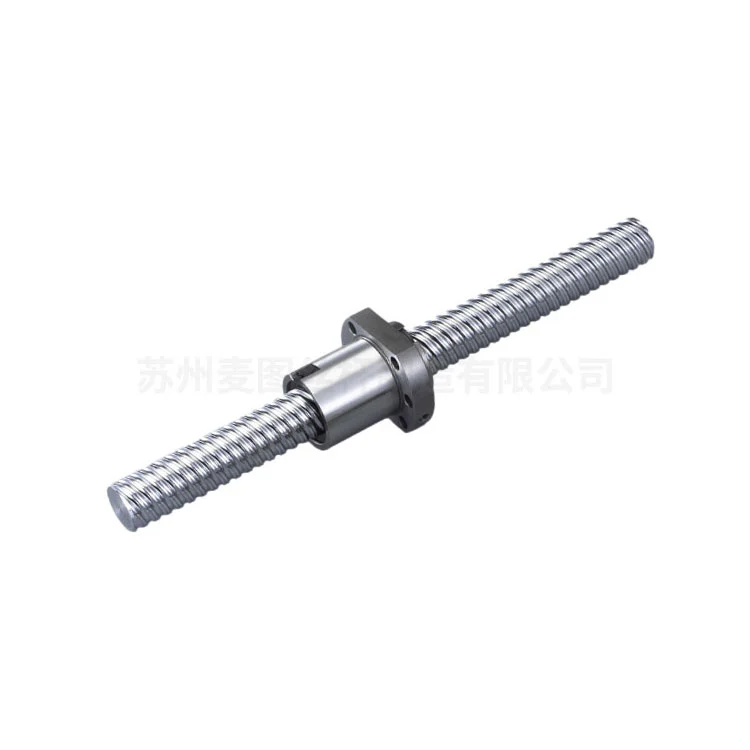

Cette vis à billes roulées à écrou standard de Maitu est un composant mécanique de précision conçu pour convertir le mouvement de rotation en mouvement linéaire avec une efficacité et une précision exceptionnelles. Comme défini par les principes d'ingénierie, les vis à billes fonctionnent sur un mécanisme à contact roulant. Les roulements à recirculation de billes peuvent minimiser la friction entre l'arbre de vis et l'écrou. Par rapport aux vis trapézoïdales, cette conception offre une efficacité mécanique beaucoup plus élevée (atteignant généralement plus de 90 %).
Caractéristiques techniques
1. Les filetages de vis sont formés grâce à un processus de laminage à froid de précision, et ce processus améliore la dureté de surface et la continuité de la structure des grains tout en maintenant la rentabilité pour une production en volume moyen à élevé.
2. Conçu avec une conception d'écrou compacte intégrant des canaux de retour de billes et des déflecteurs, nous pouvons alors assurer une recirculation fluide des billes de roulement sous différentes charges et vitesses.
3. Les mécanismes de précharge en option (par exemple, double écrou ou avance décalée) éliminent le jeu axial. Ils permettent également une répétabilité de position précise.
Avantages en termes de performances
Le procédé de laminage à froid induit des contraintes résiduelles de compression sur la surface de la vis, améliorant considérablement :
Durée de vie en fatigue : durabilité améliorée sous des charges dynamiques, avec des calculs de durée de vie nominale conformes à la norme de durée de vie L10.
Rigidité : Rigidité optimisée pour les applications nécessitant une grande réactivité et une déformation minimale.
Fonctionnement fluide : une finition de surface supérieure (généralement Ra ≤ 0,4 μm) réduit les vibrations et le bruit.
Spécifications matérielles
| Arbre à vis : | Acier chromé à haute teneur en carbone (SCM435/SNCM220) trempé à coeur selon HRC 58-62. |
| Boîtier d'écrou : | Acier allié avec revêtement d'oxyde noir ou de zinc-nickel pour la résistance à la corrosion. |
| Balles : | Acier chromé de qualité 100 (GCr15) avec alternatives céramiques en option pour les applications à grande vitesse. |
Secteurs d'application
Machines-outils CNC et robotique industrielle
Systèmes d'actionnement aérospatiaux
Imagerie médicale et équipements de diagnostic automatisés
Manipulation et lithographie de plaquettes semi-conductrices
Lignes d'assemblage de batteries de véhicules électriques
Notre vis à billes roulées à écrou standard Maitu a passé des tests rigoureux pour la précision de position. C'est pourquoi nous pouvons garantir le respect des grades de précision industrielle (C3-C7). En combinant l'économie des filetages roulés et les performances des vis à billes, ce produit offre une solution optimale pour les industries de l'automatisation où la précision, la longévité et le coût total de possession sont sensibles.

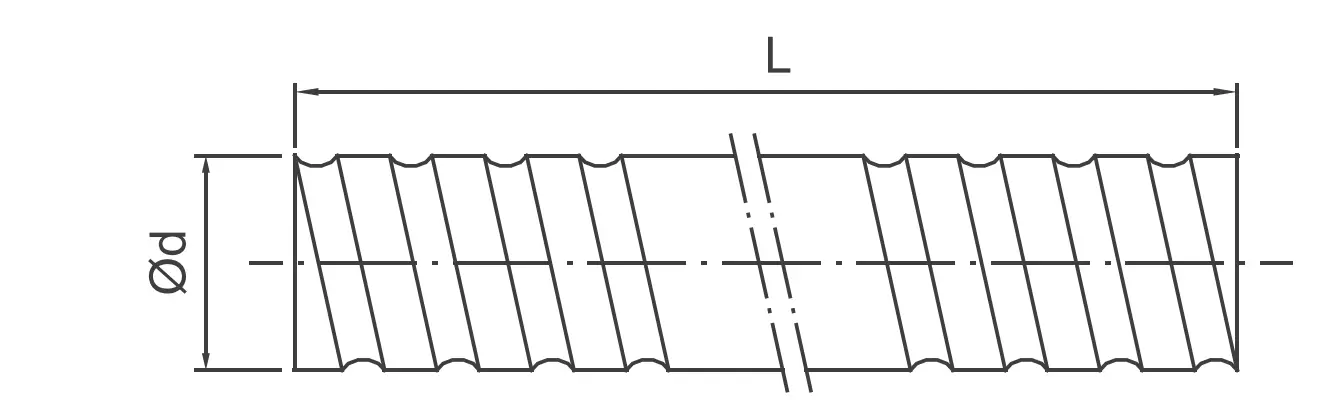

Paramètres de production
| Taper | Qualité de précision | Direction | Commencer | Code | Type d'écrou | Longueur limitée | ||
| d | Plomb | Perles Da | Droite/Gauche | |||||
| 6 | 1 | 0.8 | C10,C7 | R | 1 | SCR00601 | K | 1000 |
| 8 | 1 | 0.8 | C10,C7,C5 | R | 1 | SCR00801 | K | 1000 |
| 2 | 1.2 | C10,C7,C5 | R | 1 | SCR00802 | K | ||
| 2.5 | 1.2 | C10,C7,C5 | R | 1 | SCR0082.5 | K, BSH | ||
| 10 | 2 | 1.2 | C10,C7,C5 | R | 1 | SCR01002 | K, BSH | 3000 |
| 4 | 2 | C10,C7,C5 | R | 1 | SCR01004 | K, BSH | ||
| 12 | 2 | 1.2 | C10,C7,C5 | R | 1 | SCR01202 | K | 3000 |
| 4 | 2.5 | C10,C7,C5 | R | 1 | SCR01204 | U, BSH | ||
| 5 | 2.5 | C10,C7,C5 | R | 1 | SCR01205-A | V, U, BSH, H, A | ||
| 10 | 2.5 | C10,C7,C5 | R | 2 | SCR01210-B | V | ||
| 20 | 2.5 | C10,C7 | R | 4 | SCR01220 | Y | ||
| 14 | 2 | 1.2 | C10,C7,C5 | R | 1 | SCR01402 | K | 1800 |
| 4 | 2.5 | C10,C7 | R | 1 | SCR01404 | BSH | 3000 | |
| 16 | 4 | 2.381 | C10,C7,C5 | R | 1 | SCR01604(N) | V,I,U,BSH | 3000 |
| 5 | 3.175 | C10,C7,C5 | R/L | 1 | SCR01605 | V, NI, NU, BSH | ||
| 10 | 3.175 | C10,C7,C5 | R | 2 | SCR01610 | V, NI, NU, BSH | ||
| 16 | 2.778 | C10,C7,C5 | R | 4 | SCR01616 | Y | ||
| 32 | 2.778 | C10,C7 | R | 8 | SCR01632 | Y | ||
| 20 | 4 | 2.381 | C10,C7,C5 | R | 1 | SCR02004(N) | V, Je, U | 3000 |
| 5 | 3.175 | C10,C7,C5 | R/L | 1 | SCR02005 | V, NI, NU, BSH, H, A | ||
| 20 | 3.175 | C10,C7,C5 | R | 4 | SCR02020 | V, Y, H, A | ||
| 40 | 3.175 | C10,C7 | R | 8 | SCR02040 | Y | ||
| 25 | 4 | 2.381 | C10,C7 | R | 1 | SCR02504(N) | Je, toi | 6000 |
| 5 | 3.175 | C10,C7,C5 | R/L | 1 | SCR02505 | V, NI, NU, BSH, H, A | ||
| 10 | 4.762 | C10,C7,C5 | R | 1 | SCR02510-A | NI,NU,BSH | ||
| 10 | 6.35 | C10,C7,C5 | R | 1 | SCR02510-B | V | ||
| 25 | 3.969 | C10,C7,C5 | R | 4 | SCR02525 | Y | ||
| 50 | 3.969 | C10,C7 | R | 8 | SCR02550 | Y | ||
| 32 | 4 | 2.381 | C10,C7,C5 | R | 1 | SCRO3204(N) | V, Je, U | 6000 |
| 5 | 3.175 | C10,C7,C5 | R/L | 1 | SCRO3205 | V,NI,NU,M,H,A | ||
| 10 | 6.35 | C10,C7,C5 | R/L | 1 | SCR03210 | V, NI, NU | ||
| 32 | 4.762 | C10,C7 | R | 4 | SCR03232 | Y | ||
| 64 | 4.762 | C10,C7 | R | 8 | SCR03264 | Y | ||
| 40 | 5 | 3.175 | C10,C7,C5 | R/L | 1 | SCR04005 | V,NI,NU,H,A | 6000 |
| 10 | 6.35 | C10,C7 | R/L | 1 | SCR04010 | V, NI, NU | ||
| 20 | 6.35 | C10,C7 | R | 2 | SCR04020 | V | ||
| 40 | 6.35 | C10,C7 | R | 4 | SCR04040 | Y | ||
| 80 | 6.35 | C10,C7 | R | 8 | SCR04080 | Y | ||
| 50 | 5 | 3.175 | C10,C7,C5 | R | 1 | SCRO5005 | V,H,A | 6000 |
| 10 | 6.35 | C10,C7,C5 | R/L | 1 | SCRO5010 | V, NI, NU | ||
| 20 | 9.525 | C10,C7 | R | 1 | SCR05020 | V | ||
| 50 | 7.938 | C10,C7 | R | 4 | SCR05050 | Y | ||
| 100 | 7.938 | C10,C7 | R | 8 | SCR050100 | Y | ||
| 63 | 10 | 6.35 | C10,C7,C5 | R | 1 | SCR06310 | V, NI, NU | 7000 |
| 20 | 9.525 | C10,C7 | R | 1 | SCR06320 | V,NU | ||
| 80 | 10 | 6.35 | C10,C7,C5 | R | 1 | SCR08010 | V, NI, NU | 7000 |
| 20 | 9.525 | C10,C7 | R | 1 | SCR08020 | V,NU | ||
Pourquoi nous choisir ?
Durabilité de qualité industrielle (HRC 58-62) :
Nos vis à billes roulées à écrou standard sont fabriquées à partir d'acier chromé à haute teneur en carbone SCM435/SNCM220, trempé à cœur pour atteindre une dureté de surface de HRC 58-62. Cela garantit une résistance à l'usure exceptionnelle et maintient les niveaux de précision C3-C7 pendant une durée de vie prolongée, même dans des environnements à cycle de service élevé comme l'usinage CNC ou les lignes de batteries EV.
Rapport coût/performance optimisé :
En utilisant un processus avancé de laminage à froid, nous proposons une alternative rentable aux vis de terre sans compromettre l'efficacité mécanique. Avec une efficacité mécanique ≥ 90 % et des finitions de surface Ra ≤ 0,4 μm, nos vis à billes laminées offrent le mouvement fluide requis pour les applications médicales et semi-conductrices à une fraction du coût de meulage.
Expertise évolutive en matière de fabrication et de personnalisation :
Avec 10 lignes de production spécialisées et un historique de développement de plus de 16 000 types de vis, Maitu excelle à la fois dans les séries standardisées à grand volume et dans les personnalisations OEM complexes. Notre système de suivi ERP auto-développé garantit que chaque demande personnalisée de pas, de diamètre ou d'usinage d'extrémité est exécutée avec une précision zéro défaut.
Conformité de qualité vérifiée et portée mondiale :
En tant que fabricant certifié ISO 9001 avec plus de 12 ans d'expérience à l'exportation, nous avons servi plus de 5 000 clients dans le monde. Nos emplacements stratégiques à Suzhou et Dongguan nous permettent de tirer parti d'une chaîne d'approvisionnement mature, garantissant que nous fournissons des composants de transmission hautes performances conformes aux normes internationales ISO 3408 et JIS B1192.

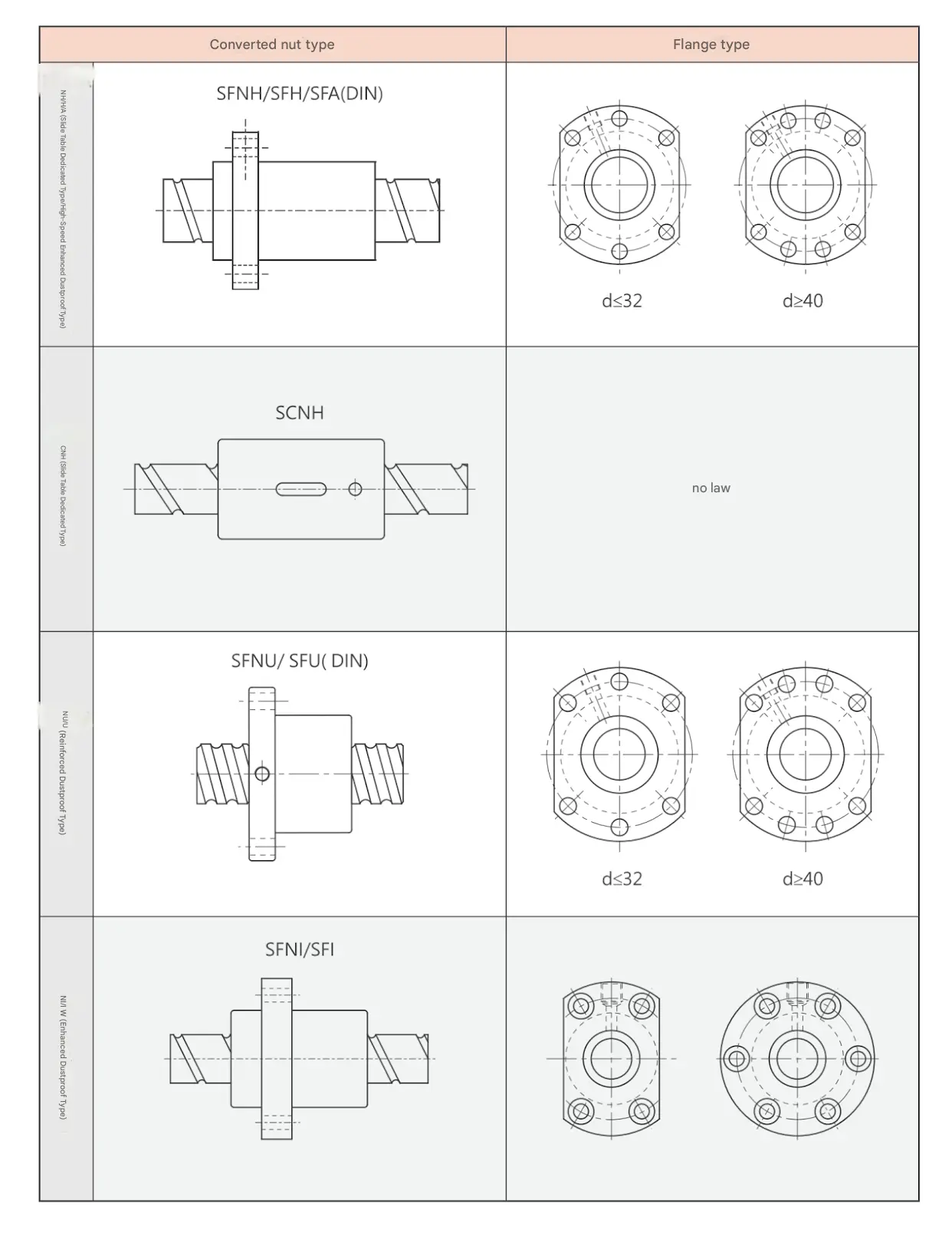

Référence d'écrou de vis à billes
Pour plus de détails et d’autres types d’écrous, veuillez nous contacter.
FAQ : principales préoccupations techniques
1. Comment le processus de laminage à froid affecte-t-il la durée de vie en fatigue des vis à billes Maitu ?
Notre processus de laminage à froid de précision fait bien plus que simplement former des filetages ; il induit des contraintes résiduelles de compression sur la surface de la vis et maintient la continuité de la structure des grains. Cela améliore considérablement la résistance à la fatigue par rapport aux filetages coupés, permettant à nos produits de respecter ou de dépasser les normes de durée de vie L10 sous charge dynamique, ce qui se traduit par moins de remplacements et un TCO (coût total de possession) inférieur pour l'utilisateur final.
2. Maitu peut-il fournir des traitements de surface spécialisés pour les environnements corrosifs ou de salle blanche ?
Absolument. Nous proposons différents revêtements pour les boîtiers d'écrous, notamment l'oxyde noir et le placage zinc-nickel, pour améliorer la résistance à la corrosion. Pour les environnements sensibles ou à grande vitesse (comme la manipulation de semi-conducteurs), nous proposons également des roulements à billes en céramique en option pour réduire la dilatation thermique et éliminer le besoin de lubrification traditionnelle susceptible de provoquer une contamination.
3. Quelles qualités de précision sont garanties pour votre série d'écrous laminés standard ?
Nos vis à billes roulées à écrou standard atteignent généralement les grades C7 et C5, avec la capacité d'atteindre C3 pour des applications spécifiques de haute précision. Chaque lot est soumis à des tests rigoureux pour vérifier la précision de position et le jeu axial. Si votre application ne nécessite aucun jeu, nous pouvons intégrer des mécanismes de précharge (tels que des câbles décalés) pour garantir une rigidité maximale.
4. Comment Maitu gère-t-il la validation technique des dessins OEM personnalisés ?
Chaque projet personnalisé commence par un audit technique réalisé par notre équipe d'ingénieurs composée de 10 membres. Nous examinons vos dessins CAO pour vérifier la concentricité, la compatibilité des profils de filetage et l'adéquation des matériaux (par exemple, PEEK ou acier inoxydable pour des industries spécifiques). Nous fournissons une confirmation formelle et partageons souvent des vidéos de production pendant la phase de fabrication pour garantir que le produit final correspond parfaitement à vos spécifications de conception.
