Quel écrou à vis trapézoïdale devriez-vous choisir pour un mouvement linéaire fluide et fiable ?

Abstrait

A Écrou à vis trapézoïdalCela semble simple, jusqu'à ce que votre machine commence à vibrer, à dériver ou à s'user bien plus tôt que prévu. Si vous avez déjà été confronté à un jeu qui ruine la répétabilité, à un grincement/bruit sous charge, à un mouvement collant, à une relubrification fréquente ou à des filetages endommagés par la poussière et les débris, la cause fondamentale est souvent le choix de l’écrou (matériau, ajustement, géométrie et mode d’installation), et non la vis seule.

Ce guide détaille les points de décision réels (charge, vitesse, précision, environnement, style de montage et attentes en matière de maintenance) afin que vous puissiez sélectionner un écrou qui fonctionne comme votre application en a besoin. Vous trouverez également un tableau comparatif pratique, des conseils d'installation pour éviter une panne prématurée, et une courte FAQ pour vous aider à rédiger une spécification claire et prête à l'achat.

Contour

• Modes de défaillance courants et les problèmes qu'ils créent
• Comment se comporte un écrou trapézoïdal par rapport aux autres options de mouvement
• Une liste de contrôle de sélection que vous pouvez utiliser avant de passer une commande
• Options de matériaux et de conception (y compris des choix anti-jeu et sans huile)
• Facteurs de forme des écrous et contraintes de montage
• Des habitudes d'installation et de maintenance qui prolongent la durée de vie
• Quand les écrous personnalisés ont plus de sens que les pièces standards « assez proches »
• FAQ et modèle de spécifications rapide

Table des matières

1. Là où les écrous trapézoïdaux échouent généralement dans les vraies machines
2. Ce que fait réellement un écrou à vis trapézoïdal dans un système de mouvement
3. Une liste de contrôle de sélection pratique
4. Comparaison des options de matériaux et de conception
5. Formes d'écrous et styles de montage
6. Jeu, précision et répétabilité
7. Conseils d'installation qui évitent l'usure précoce
8. Habitudes d’entretien et de prolongation de la vie
9. Quand les écrous standards ne fonctionnent pas et que la personnalisation est payante
10. FAQ

Là où les écrous trapézoïdaux échouent généralement dans les vraies machines

La plupart des acheteurs ne commencent pas à acheter unÉcrou à vis trapézoïdalparce qu'ils s'ennuient. Ils commencent parce que quelque chose fait mal : le taux de rebut augmente, le temps de maintenance explose ou le mouvement « semble erroné ». Voici les problèmes les plus courants et ce qui se cache derrière eux.

• Un jeu qui ruine le positionnement :Le jeu entre l'écrou et la vis est trop grand pour vos besoins de précision, ou la conception manque de précharge. Cela se manifeste par une hésitation lors d'un changement de direction, une prise de référence incohérente ou une dérive lors de cycles répétés.
• Bruit, vibrations et « bavardages » :Souvent causé par un désalignement, une charge latérale, une mauvaise rigidité de montage ou une association de matériaux qui amplifie les frottements. Parfois, la vis est mise en cause, mais l'ajustement et l'installation de l'écrou sont souvent le véritable coupable.
• Usure rapide ou endommagement du filetage :Poussière abrasive, lubrification insuffisante, matériau inapproprié pour la charge ou cycle de service générant de la chaleur. Si votre écrou s’use comme une gomme, il se peut qu’il fasse le travail de roulement ou de guide (et il ne devrait pas le faire).
• Mouvement collant ou irrégulier :Contamination, grippage (problèmes métal sur métal), déformation sous charge ou effets de dilatation thermique. Ce qui ressemble à un « mauvais usinage » peut simplement être une inadéquation entre le matériau de l'écrou et l'environnement d'exploitation.
• Trop d'entretien :Si votre application ne peut pas tolérer une relubrification fréquente, vous aurez besoin de conceptions sans huile/autolubrifiantes ou polymères techniques qui réduisent la friction et attirent moins de débris.

Ce qu'il faut retenir : la sélection d'un écrou consiste moins à "trouver un écrou qui correspond au filetage" qu'à faire correspondre le comportement des performances à celui de votre système. réalités : chemin de charge, guides, montage, chaleur et contamination.

Ce que fait réellement un écrou à vis trapézoïdal dans un système de mouvement

A Écrou à vis trapézoïdalest l’interface de travail qui convertit la rotation de la vis en course linéaire (ou vice versa). En pratique, il devient également une interface de friction, un composant d'usure et, si votre conception n'est pas correctement supportée, une « victime » de charges latérales.

Les systèmes à filetage trapézoïdal sont largement utilisés car ils sont robustes, économiques et tolérants à de nombreuses conditions industrielles. Comparés aux ensembles de vis à recirculation de billes, les systèmes trapézoïdaux offrent généralement une friction inhérente plus élevée (ce qui peut être utile pour comportement autobloquant sous certaines charges verticales) mais efficacité mécanique moindre à vitesses élevées. Ce n’est ni « bon » ni « mauvais » : c’est un compromis de conception.

Si votre machine a besoin d'une vitesse modérée, d'une capacité de charge solide et d'une facilité d'entretien simple, une solution d'écrou trapézoïdal est souvent une excellente solution. choix d'ingénierie, en particulier lorsque vous choisissez le bon matériau, incluez une stratégie de jeu si nécessaire et installez-le correctement.

Une liste de contrôle de sélection pratique

Avant de demander un devis ou de passer une commande, utilisez cette liste de contrôle. Cela évite l'inadéquation la plus courante (et la plus coûteuse) : acheter un écrou qui « s'adapte ». mais fonctionne mal.

• Type de charge :axial uniquement, ou votre système applique-t-il accidentellement une charge latérale ? (La charge latérale doit être supportée par des guides/roulements.)
• Cycle de service et vitesse :ajustements occasionnels, cycles continus ou déplacements à grande vitesse qui génèrent de la chaleur ?
• Besoins de précision :le jeu standard est-il acceptable ou avez-vous besoin d'une solution anti-jeu pour un comportement d'inversion cohérent ?
• Environnement:poussière, copeaux, humidité, lavage, exigences d'hygiène semblables à celles d'une salle blanche, produits chimiques ou variations de température ?
• Politique de lubrification :pouvez-vous graisser régulièrement ou avez-vous besoin d'une approche nécessitant peu d'entretien et sans huile ?
• Contraintes de montage :un montage à bride, un montage en bloc, une enveloppe compacte ou un corps large pour résister à la rotation ?
• Bruit et sensation :Voulez-vous une expérience de mouvement « silencieuse et fluide » (souvent un choix de polymère ou de composite optimisé) ?
• Stratégie de services :voulez-vous que l'écrou soit la pièce d'usure remplaçable (commune) ou une construction à durée de vie plus longue avec des matériaux de qualité supérieure ?

Si vous pouvez répondre clairement à ces éléments, votre fournisseur peut recommander le bon ajustement de filetage, la géométrie de l'écrou et l'association des matériaux avec beaucoup moins d'itérations.

Comparaison des options de matériaux et de conception

Différents matériaux d'écrou se comportent différemment sous l'effet du frottement, de la chaleur et de la contamination. Le meilleur choix dépend de vos conditions réelles d'exploitation, pas seulement « plus fort est mieux ». Utilisez le tableau ci-dessous comme carte de décision rapide.

Astuce pratique : lorsque votre environnement est sale, « plus de graisse » peut parfois aggraver la situation en emprisonnant les particules abrasives. Dans ces cas-là, les conceptions autolubrifiantes ou les options à base de polymères peuvent constituer une voie plus intelligente vers une durée de vie plus longue et un mouvement plus cohérent.

Formes d'écrous et styles de montage

Même avec un matériau parfait, une mauvaise géométrie peut causer des maux de tête lors de l'installation ou entraîner une rotation, un jeu ou une mauvaise rigidité. Les facteurs de forme d'écrou courants existent pour une raison : chacun résout un problème croissant.

• Type droit (cylindrique) :intégration simple lorsque votre boîtier prend déjà en charge les fonctionnalités d'alignement et d'anti-rotation.

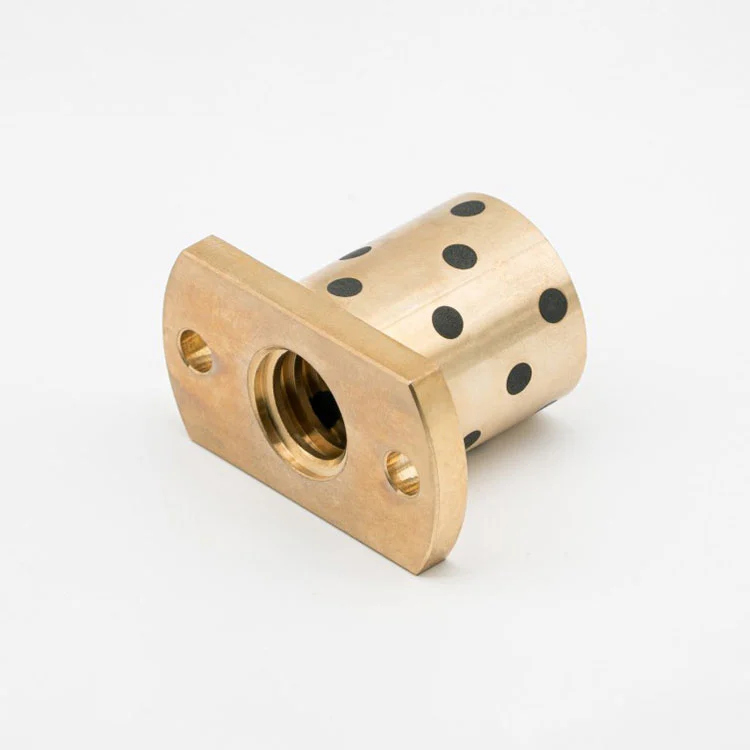

• Type de bride :positionnement axial et boulonnage faciles ; utile lorsque vous avez besoin d’un remplacement rapide et d’un assemblage cohérent.
• Type de bloc :montage stable, contrôle anti-rotation plus facile et convivial pour les cadres de machines personnalisés.
• Type large :zone de contact et rigidité supplémentaires pour certains boîtiers ; peut aider à réduire les torsions indésirables.
• Type économique compact :des constructions peu encombrantes où l’enveloppe et les charges sont modérées.

Si votre écrou est libre de tourner, votre axe ne se déplacera pas correctement. Assurez-vous toujours que la conception de montage empêche la rotation de l'écrou tout en gardant la vis alignée. avec vos guides linéaires.

Jeu, précision et répétabilité

Le jeu est le « mouvement perdu » que vous ressentez lorsque vous inversez la direction : votre entraînement tourne, mais la scène ne bouge pas immédiatement. Dans de nombreux systèmes, le jeu est acceptable. Dans d’autres – pick-and-place, métrologie, équipement de dosage, micro-positionnement – ​​c’est une rupture.

Voici des moyens pratiques de gérer les réactions négatives sans créer de nouveaux problèmes :

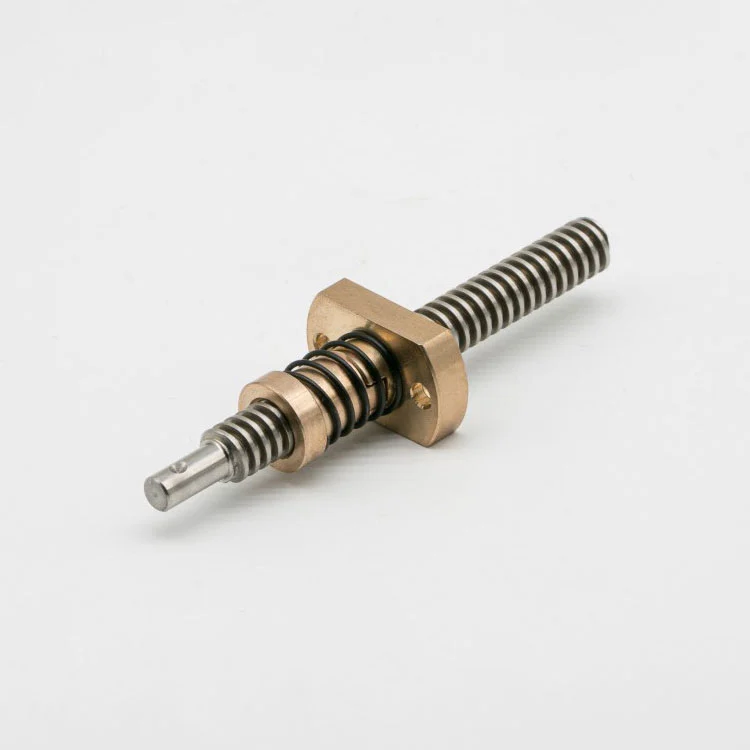

• Utilisez une conception d'écrou anti-jeu :un arrangement divisé/préchargé peut réduire le jeu tout en gardant un mouvement fluide. Il s’agit souvent de l’option la plus propre pour les systèmes de précision.
• Faites correspondre l'écrou à la vis :le profil du filetage, le pas/l'avance et la classe d'ajustement doivent être cohérents. « Presque compatible » devient bruyant et s'use vite.
• Contrôler l'alignement et la charge latérale :le jeu est imputé aux problèmes qui sont en réalité causés par une liaison due à un désalignement.
• Vérifiez la marge de couple :la réduction du jeu augmente généralement légèrement la friction. Confirmez que votre moteur/variateur peut le gérer sans surchauffe.

Si votre objectif est la répétabilité, la qualité du système dépend de son maillon le plus faible : ajustement des écrous, rectitude des vis, qualité du rail de guidage, le support de roulement et l'alignement de l'assemblage interagissent tous. Considérez la noix comme un composant du système et non comme un produit autonome.

Conseils d'installation qui évitent l'usure précoce

De nombreuses défaillances prématurées sont « installées dans l’existence ». Une haute qualitéÉcrou à vis trapézoïdalpeut s'user rapidement si on le force pour lutter contre le désalignement ou les charges latérales. Ces habitudes sont ennuyeuses, mais elles vous font gagner des mois.

• Laissez les guides gérer les charges latérales :utilisez des rails/douilles linéaires pour que la paire vis-écrou voit principalement la charge axiale.
• Maintenir le support de vis rigide :des roulements d'extrémité appropriés réduisent le fouet et les vibrations, en particulier sur les courses plus longues.
• Aligner avant de serrer :assembler légèrement, parcourir toute la course à la main/à basse vitesse, puis serrer les fixations progressivement.
• Protéger des débris :les soufflets, les couvercles et les racleurs réduisent considérablement l'usure abrasive dans les environnements poussiéreux ou produisant des copeaux.
• Ne serrez pas trop les dispositifs anti-rotation :le serrage inégal d'un boîtier d'écrou peut le déformer et créer un grippage.

Si vous ressentez des espaces restreints pendant le déplacement, arrêtez-vous et diagnostiquez l’alignement – ​​ne « passez pas au travers ». C'est en passant sous tension que les threads sont endommagés, les moteurs surchauffent et les écrous deviennent la pièce sacrificielle pour un problème ailleurs dans l'axe.

Habitudes d’entretien et de prolongation de la vie

Les systèmes trapézoïdaux peuvent durer longtemps lorsque vous traitez la friction comme une variable gérée plutôt que comme une réflexion après coup.

• Établissez une routine de lubrification réaliste :choisissez le type de lubrifiant en fonction de la température et de la contamination, et maintenez des intervalles cohérents.
• Nettoyer avant de relubrifier :l'ajout de graisse sur le grain crée une pâte à broyer.
• Inspectez les premiers symptômes :une augmentation du couple, une augmentation du bruit ou une accumulation visible de poussière sont des signes avant-coureurs.
• Suivre le nombre de cycles :si l'écrou est un composant d'usure conçu, un remplacement planifié évite les surprises liées aux temps d'arrêt.
• Utilisez des options sans huile/autolubrifiantes, le cas échéant :surtout lorsque l'accès est limité ou que la propreté est importante.

Un simple journal de maintenance (date, notes d'environnement, observations de couple/bruit) vous en dit souvent plus qu'une pièce défectueuse ne le fera jamais.

Quand les écrous standards ne fonctionnent pas et que la personnalisation est payante

Les pièces standard du catalogue sont excellentes, jusqu'à ce que votre espace de montage soit étrange, votre environnement strict ou vos exigences de précision impitoyables. La personnalisation est généralement justifiée lorsque l'un des éléments suivants est vrai :

• Il faut une forme d'écrou spécifique pour s'adapter à un boîtier existant (bloc, bride, corps large, enveloppe compacte).
• Vous recherchez un équilibre entre précision et douceur et souhaitez une approche anti-jeu sur mesure.
• Vous avez des contraintes environnementales (hygiène, faible tolérance à la contamination, accès limité à la lubrification).
• Vous souhaitez un profil de performance spécifique du polymère (faible friction, faible bruit, stabilité ou intervalles d'entretien plus longs).
• Vous avez besoin d'un engagement fiable du filetage avec une vis cible et souhaitez une correspondance contrôlée plutôt que des conjectures.

Suzhou Maitu Vis Rod Manufacturing Co., Ltd.se concentre sur l'adaptation des écrous trapézoïdaux aux exigences réelles des applications, y compris plusieurs types d'écrous, options de polymères techniques, solutions sans huile et configurations anti-jeu pour que l'écrou fonctionne avec votre vis, votre boîtier et votre environnement au lieu de les combattre.

Si vous préparez une spécification d'achat, voici une structure simple que vous pouvez envoyer à un fournisseur pour accélérer la sélection :

• Désignation du fil :taille trapézoïdale + avance/pas + main (droite/gauche) + éventuelles notes de profil spéciales
• Style de noix :droit / bride / bloc / large / compact + dimensions clés + méthode anti-rotation
• Matériel:type laiton/bronze/acier/polymère + notes environnementales (poussière, lavage, température)
• Objectifs de performances :jeu attendu, préférence en matière de bruit, politique de lubrification, cycle de service

FAQ

Question :Puis-je remplacer un écrou usé sans changer la vis ?
UN:Souvent oui, mais cela dépend de l'usure des vis. Si les filetages des vis sont visiblement usés ou si le couple de l'axe a considérablement augmenté, un nouvel écrou peut ne pas restaurer les performances. Pour un positionnement critique, évaluez les deux composants ensemble.

Question :Un écrou sans huile ne nécessite-t-il vraiment aucun entretien ?
UN:Les conceptions sans huile réduisent les besoins en lubrification et sont utiles dans les endroits où la graisse n'est pas pratique, mais nécessitent néanmoins une inspection. L'alignement, la contamination et le chargement latéral peuvent réduire la durée de vie, quelle que soit la stratégie de lubrification.

Question :Quel matériau est le meilleur pour un mouvement silencieux ?
UN:De nombreuses options polymères (telles que les matériaux à base de nylon ou d'acétal) peuvent réduire le bruit et offrir une sensation plus douce. Pour des conditions plus exigeantes, des polymères plus performants peuvent offrir une meilleure stabilité et une durée de vie plus longue.

Question :Ai-je toujours besoin d’un écrou anti-jeu pour plus de précision ?
UN:Pas toujours. Si votre application inverse rarement la direction ou si votre système de contrôle compense le jeu, un jeu standard peut convenir. Si la répétabilité de l'inversion est importante, les conceptions anti-jeu constituent généralement la solution la plus directe.

Question :Pourquoi mon écrou s'use-t-il rapidement même si la charge est « conforme aux spécifications » ?
UN:Les causes les plus courantes sont le désalignement, la charge latérale (les guides ne font pas leur travail), la contamination et l'accumulation de chaleur due au cycle de service. La fixation de la conception ou de l'installation de l'axe prolonge souvent davantage la durée de vie que le passage à un écrou « plus solide ».

Question :Quelles informations dois-je envoyer pour obtenir rapidement la bonne recommandation ?
UN:Inclure la taille/le pas du filetage, la longueur de course, la direction et l'ampleur de la charge, la vitesse/le cycle de service, l'environnement (poussière/eau/produits chimiques), style de montage et si un contrôle du jeu est requis. Des photos de l’espace de montage sont également utiles.

Conclusion

Le droitÉcrou à vis trapézoïdaln'est pas seulement une pièce filetée, c'est une décision de performance qui affecte le bruit, la précision, la durée de vie, et la charge de travail de maintenance. Lorsque vous adaptez le matériau, la géométrie des écrous, la stratégie de jeu et les pratiques d'installation à vos conditions de fonctionnement réelles, les systèmes trapézoïdaux peuvent être remarquablement fiables et rentables.

Si vous avez besoin d'aide pour sélectionner une option standard ou adapter un écrou à votre boîtier, votre charge et votre environnement, contactezSuzhou Maitu Vis Rod Manufacturing Co., Ltd.avec vos paramètres de base et vos notes d'application, puisContactez-nouspour transformer vos problèmes d'axe en une solution de mouvement stable et reproductible.
