Comment les guides linéaires d'ultra précision peuvent-ils améliorer la précision, la stabilité et la fiabilité des systèmes de mouvement modernes

Résumé de l'article : Guides linéaires ultra précissont essentiels pour les systèmes de mouvement qui nécessitent un positionnement exceptionnellement précis, un déplacement fluide, une rigidité élevée et une répétabilité à long terme. Des équipements semi-conducteurs et machines-outils de précision à la robotique et aux dispositifs médicaux, le bon guidage linéaire peut influencer directement la qualité de l'usinage, la stabilité de l'équipement et les coûts d'exploitation. Cet article explique comment fonctionnent les guidages d'ultra-précision, quelles spécifications sont les plus importantes, comment les niveaux de précision se comparent et ce que les acheteurs doivent prendre en compte lors de la sélection d'une solution fiable auprès d'un fabricant professionnel tel queMaitu.

Table des matières

• Pourquoi les guides linéaires d’ultra précision sont-ils importants ?
• Quelles caractéristiques techniques définissent un guide linéaire haute performance ?
• Comment les niveaux de précision et les tolérances affectent-ils les performances ?
• Quels matériaux et traitements de surface assurent une précision à long terme ?
• Où les guides linéaires d’ultra-précision sont-ils couramment utilisés ?
• Comment sélectionner le bon guide linéaire ?
• À quel contrôle qualité les acheteurs doivent-ils s’attendre ?
• Foire aux questions
• Pensées finales

Pourquoi les guides linéaires d’ultra précision sont-ils importants ?

Dans l'automatisation moderne, le mouvement linéaire ne consiste plus simplement à déplacer un composant d'un point A à un point B. La fabrication de semi-conducteurs, l'inspection de précision, l'usinage CNC, la robotique et les équipements médicaux nécessitent souvent des mouvements reproductibles avec des écarts extrêmement faibles. Dans ces applications, même quelques micromètres d’erreur géométrique peuvent influencer la qualité du produit, la précision de l’assemblage ou les résultats des mesures.

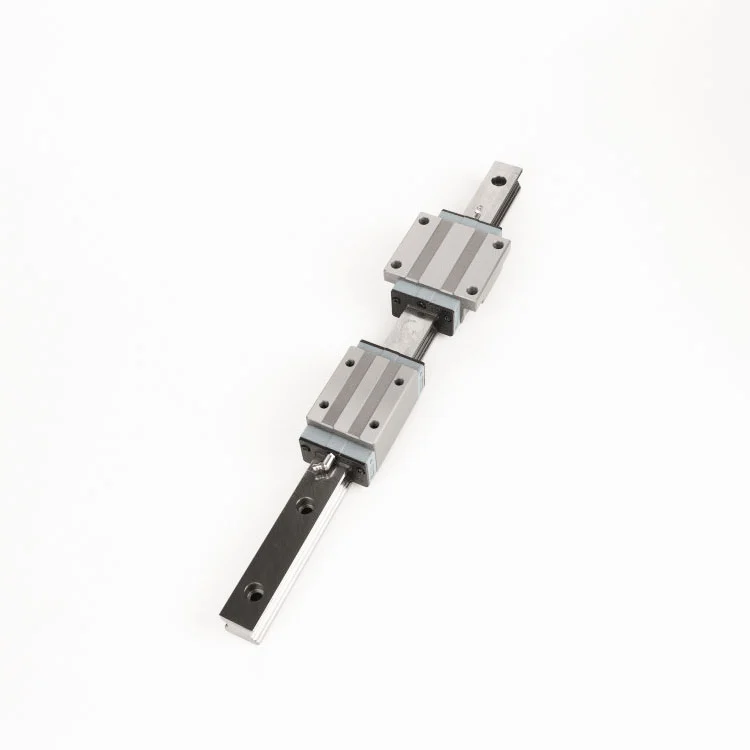

Les guides linéaires ultra précis fournissent une interface à mouvement de roulement contrôlé entre un rail de guidage et un chariot. Leur géométrie optimisée des chemins de roulement, leurs surfaces de montage soigneusement rectifiées et leurs tolérances de fabrication contrôlées contribuent à minimiser les vibrations indésirables, les variations de position et le jeu mécanique.

Maitu développe des produits à mouvement linéaire pour des applications industrielles exigeantes et possède plus de 12 ans d'expérience dans la fabrication de composants de précision et de solutions associées. Ses guidages ultra-précis sont conçus autour de la rigidité, de la cohérence dimensionnelle, de la performance de charge et de la fiabilité à long terme, ce qui les rend adaptés aux systèmes où les guidages linéaires ordinaires peuvent ne pas fournir une précision suffisante.

L’intérêt d’un guide d’ultra précision ne se limite donc pas à sa tolérance dimensionnelle. C'est la combinaison de la précision géométrique, des propriétés des matériaux, du comportement en précharge, de la qualité de l'installation, de la lubrification, de l'étanchéité et du contrôle qualité qui détermine les performances de mouvement réelles.

Quelles caractéristiques techniques définissent un guide linéaire haute performance ?

Un guide linéaire de précision doit être évalué comme un composant de mouvement complet plutôt que par un seul chiffre de précision. Plusieurs caractéristiques techniques concourent à déterminer ses performances.

Contact à quatre points et répartition de la charge

Une structure de chemin de roulement optimisée peut répartir les charges appliquées sur plusieurs points de contact. Cela aide le guide à gérer plus efficacement les forces radiales, les forces latérales et les charges de moment, en particulier dans les équipements multi-axes.

Surfaces rectifiées avec précision

Les chemins de roulement et les surfaces de montage au sol contribuent à un déplacement plus fluide du chariot et à une meilleure cohérence dimensionnelle. Maitu spécifie des chemins de roulement rectifiés avec une finition de surface d'environ Ra 0,4 à 0,8 μm pour sa série ultra-précision.

Haute rigidité

La rigidité devient particulièrement importante lorsque le guide supporte des outils lourds, des forces de coupe, des modules d'inspection ou des mécanismes multi-axes. Un rail de guidage rigide peut aider à réduire la déformation et à maintenir la stabilité de position sous les charges de travail.

Étanchéité et lubrification fiables

La contamination est une préoccupation majeure dans les systèmes à mouvement linéaire. Les joints multi-labyrinthes intégrés peuvent aider à empêcher les contaminants d’atteindre les éléments roulants et les chemins de roulement. Des solutions de lubrification en option peuvent réduire davantage les besoins de maintenance lors d'un fonctionnement prolongé.

• Mouvement linéaire stable et fluide
• Capacité de charge et de moment élevée
• Vibrations réduites pendant le voyage
• Précision de montage et de fonctionnement contrôlée
• Protection contre la poussière et les contaminants externes
• Intervalles d'entretien plus longs lorsqu'ils sont correctement lubrifiés

Comment les niveaux de précision et les tolérances affectent-ils les performances ?

Le niveau de précision détermine le degré de contrôle des dimensions critiques et des caractéristiques géométriques. Pour les applications impliquant plusieurs rails parallèles ou axes coordonnés, la cohérence entre les rails de guidage est particulièrement importante car de petites différences dimensionnelles peuvent s'accumuler lors de l'installation et du fonctionnement.

Par exemple, les données de production de Maitu fournissent plusieurs grades de précision, notamment N, H, P, SP et UP. La classe UP représente la catégorie de précision la plus élevée de la gamme répertoriée.

Remarque : Les valeurs indiquées sont des paramètres de production pour la hauteur et la largeur (△H et △W) et doivent être évaluées avec la configuration spécifique du guide et les exigences d'application.

Pour les systèmes nécessitant un mouvement synchronisé, la sélection d’une qualité de précision plus élevée peut fournir une plus grande cohérence dimensionnelle. Cependant, la qualité la plus élevée ne constitue pas automatiquement le meilleur choix pour chaque machine. Les acheteurs doivent équilibrer la précision requise, la charge, la longueur du rail, les conditions d'installation, l'environnement d'exploitation et le coût total du projet.

Quels matériaux et traitements de surface assurent une précision à long terme ?

La sélection des matériaux affecte directement la dureté, la résistance à l’usure, la stabilité dimensionnelle et la durée de vie. L'acier à roulements au chrome à haute teneur en carbone, tel que le matériau équivalent SUJ2, est largement utilisé pour les composants exigeants à contact roulant, car il peut atteindre une dureté élevée après un traitement thermique approprié.

La série de guides linéaires ultra-précis de Maitu utilise de l'acier à roulement en chrome à haute teneur en carbone avec une dureté spécifiée d'environ 58 à 62 HRC. Les chemins de roulement rectifiés avec précision et le traitement thermique contrôlé contribuent à créer une surface de contact stable pour un fonctionnement continu.

Selon l'environnement d'application, des traitements de surface peuvent également être envisagés. L'oxyde noir et le nickelage autocatalytique peuvent fournir une protection de surface supplémentaire et peuvent être utiles lorsque la résistance à la corrosion ou la durabilité environnementale sont une considération importante.

• Matériau de base :Acier à roulements en chrome à haute teneur en carbone
• Dureté:Environ 58 à 62 HRC
• Finition du circuit :Environ Ra 0,4 à 0,8 μm
• Protections facultatives :Oxyde noir ou nickelage chimique

Où les guides linéaires d’ultra-précision sont-ils couramment utilisés ?

Plus les exigences de mouvement sont strictes, plus la valeur potentielle d'un guidage de haute précision est grande. Ces composants sont particulièrement pertinents lorsque l'équipement doit maintenir un positionnement reproductible tout en gérant un mouvement continu ou des charges externes.

Équipement semi-conducteur

Les équipements de manipulation, d’inspection, de distribution et d’emballage des plaquettes peuvent nécessiter des mouvements hautement contrôlés. Un guidage linéaire stable aide les systèmes de positionnement à maintenir la répétabilité et à réduire les vibrations indésirables.

Machines-outils de précision

Les CNC et autres équipements d'usinage de haute précision dépendent de composants de mouvement rigides pour prendre en charge la précision de coupe et le positionnement reproductible des outils.

Robotique industrielle

Les axes linéaires utilisés avec les systèmes robotiques peuvent subir des charges changeantes et des schémas de mouvement complexes. Une forte capacité de charge de moment peut aider à maintenir la stabilité dans les configurations multi-axes.

Instruments de mesure de précision

Les équipements de mesure sont particulièrement sensibles aux déviations mécaniques. Un mouvement fluide et des tolérances géométriques contrôlées peuvent contribuer à réduire les sources mécaniques d’erreur de mesure.

Équipement médical

La fabrication médicale et les instruments de précision nécessitent souvent un positionnement fiable, des mouvements contrôlés et une protection de surface appropriée. La sélection du guide doit tenir compte à la fois des performances mécaniques et des exigences environnementales.

Comment sélectionner le bon guide linéaire ?

Choisir un rail de guidage uniquement en fonction de sa classe de précision annoncée peut conduire à une conception inadaptée. Une meilleure approche consiste à évaluer l’environnement d’exploitation complet et les exigences mécaniques.

1. Déterminez la précision de positionnement requise :Définissez la précision cible, la répétabilité et l’écart géométrique admissible.
2. Calculer les charges statiques et dynamiques :Tenez compte de la charge utile, de l'accélération, de la force de coupe, des charges de moment et de la répartition de la charge.
3. Vérifiez la longueur du rail :Les rails plus longs peuvent avoir des exigences de tolérance différentes, c'est pourquoi la longueur et le degré de précision doivent être évalués ensemble.
4. Évaluer les conditions environnementales :Tenez compte des exigences en matière de poussière, d’humidité, de température, de substances corrosives et de salle blanche.
5. Sélectionnez une lubrification appropriée :Une lubrification adéquate est essentielle pour réduire la friction et garantir des performances de roulement constantes.
6. Confirmer la précision de l'installation :Même un guide très précis ne peut pas compenser une surface de montage mal usinée ou mal alignée.
7. Demander des documents d'inspection :Les rapports d'inspection technique fournissent des preuves utiles que les composants fournis répondent aux spécifications convenues.

Pour les projets ayant des exigences exigeantes, les ingénieurs doivent également prendre en compte la configuration du chariot, la précharge, la méthode de montage, le parallélisme des rails, l'interaction du système d'entraînement et le cycle de service attendu avant de finaliser les spécifications.

À quel contrôle qualité les acheteurs doivent-ils s’attendre ?

Les composants de précision nécessitent un contrôle qualité mesurable plutôt qu’une seule inspection visuelle. Un fournisseur professionnel doit disposer de processus couvrant les matières premières, le traitement thermique, le meulage, la vérification dimensionnelle, les performances de fonctionnement et l'inspection finale.

Maitu déclare que son processus de fabrication utilise une traçabilité de qualité basée sur l'ERP, depuis le stockage de l'acier à haute teneur en carbone en chrome jusqu'au traitement thermique, au meulage de précision et à l'inspection finale. Ses rails de guidage sont également soumis à une projection de profil, à une évaluation du bruit et à une vérification des charges, avec une documentation d'inspection fournie pour les commandes.

Cette approche est importante pour les constructeurs OEM et les équipes d'ingénierie, car les données d'inspection traçables peuvent prendre en charge le contrôle qualité entrant, la documentation du projet et les décisions de maintenance à long terme.

Maitu rapporte également plus de 16 000 spécifications de vis-mères de précision et de composants linéaires développées depuis le début de ses opérations à Suzhou, ainsi qu'une expérience au service de plus de 5 000 clients dans le monde. Ses ressources de production comprennent des installations à Suzhou et Dongguan, répondant à la fois aux besoins en petites quantités et aux commandes de production plus importantes.

Foire aux questions

Que sont les guides linéaires d’ultra précision ?

Les guides linéaires ultra-précision sont des composants de mouvement linéaire de haute précision conçus pour les applications nécessitant un positionnement contrôlé, un déplacement fluide, une rigidité élevée et des tolérances géométriques constantes. Ils sont couramment utilisés dans les équipements semi-conducteurs, les machines-outils de précision, la robotique, les équipements de mesure et la fabrication médicale.

Qu'est-ce qui différencie les guides linéaires de qualité UP des qualités standard ?

Les guidages de qualité UP sont fabriqués avec des tolérances dimensionnelles plus strictes que les qualités standard. Par exemple, les paramètres de production répertoriés par Maitu montrent une tolérance △H et △W de 2 μm pour les rails de qualité UP d'une longueur allant jusqu'à 500 mm. L'adéquation réelle d'une nuance dépend de la conception complète de la machine et de la précision requise.

Quel matériau est couramment utilisé pour les guides linéaires de haute précision ?

L'acier à roulements au chrome à haute teneur en carbone est généralement sélectionné pour les applications de mouvement linéaire exigeantes, car il peut atteindre une dureté et une résistance à l'usure élevées après traitement thermique. Maitu spécifie un matériau équivalent au SUJ2 avec une dureté d'environ 58 à 62 HRC pour sa série ultra-précision.

Comment améliorer la durée de vie des guides linéaires ?

Une installation correcte, une précharge appropriée, une lubrification appropriée, un contrôle de la contamination, une répartition appropriée de la charge et une inspection régulière contribuent tous à la durée de vie. Des guides étanches et des traitements de surface appropriés peuvent fournir une protection supplémentaire dans les environnements d'exploitation difficiles.

Les guides d’ultra-précision sont-ils adaptés aux applications en salle blanche ou en semi-conducteurs ?

Ils peuvent convenir lorsque les exigences de configuration du guide, de lubrification, d’étanchéité, de traitement de surface et de propreté sont correctement adaptées à l’application. Pour les environnements sensibles, les acheteurs doivent discuter des exigences en matière de matériaux, de revêtement, de lubrification, de contrôle des particules et d'inspection avec le fournisseur avant de passer commande.

Pensées finales

Les guides linéaires ultra précis jouent un rôle essentiel dans les applications où la précision du mouvement, la rigidité, la répétabilité et la fiabilité influencent directement les performances de l'équipement. La sélection de la bonne solution nécessite plus que la simple comparaison des niveaux de précision nominale. La qualité des matériaux, la finition du chemin de roulement, la répartition de la charge, l'étanchéité, la lubrification, les conditions d'installation, les procédures d'inspection et les exigences d'application doivent tous être pris en compte ensemble.

Avec plus de 12 ans d'expérience dans la technologie de mouvement linéaire de précision, une large gamme de produits, des paramètres de production détaillés et des processus de contrôle qualité traçables, Maitu propose des solutions de guidage linéaire pour les applications industrielles exigeantes. Si vous évaluez des guides pour des équipements CNC, des machines à semi-conducteurs, la robotique, la mesure de précision ou la fabrication médicale, apprenez-en davantage sur les guides linéaires ultra-précision etContactez-nouspour discuter de vos exigences en matière de précision, de charge, de longueur de rail, d’environnement et de personnalisation.
