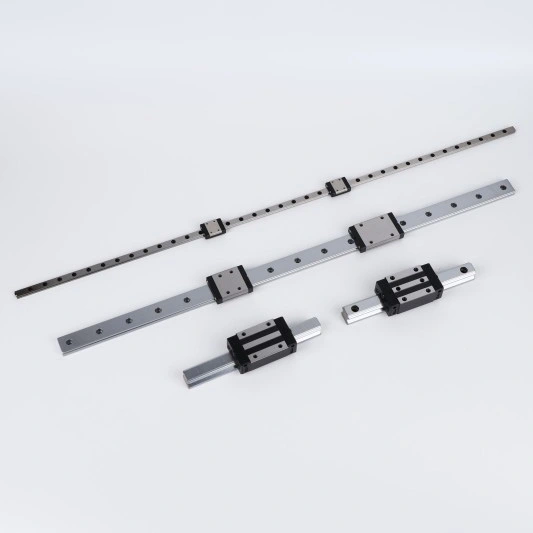

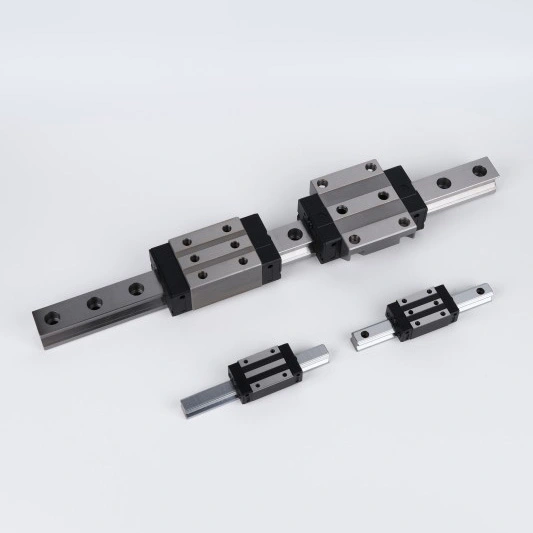

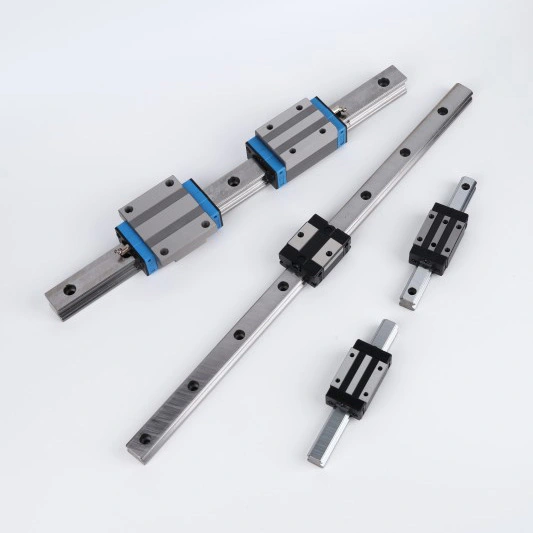

Guides linéaires ultra précis

Caractéristiques techniques

• Capacité de charge améliorée : la géométrie optimisée du chemin de roulement répartit les contraintes uniformément sur quatre points de contact.

• Tolérances Ultra Précision : les surfaces de montage rectifiées avec précision répondent aux normes strictes de la classe Ultra Précision

• Matériau durable : acier à roulements en chrome à haute teneur en carbone (équivalent SUJ2), trempé à cœur à 58-62 HRC

• Étanchéité sans entretien : joints multi-labyrinthes intégrés + réservoirs de graisse en option pour une utilisation sans tracas

Pourquoi choisir Maitu ?

Dans les secteurs des semi-conducteurs, de la fabrication médicale et des machines-outils de haute précision, même des écarts de l’ordre du micron se traduisent par des pertes économiques importantes. Maitu, avec sa base technologique exceptionnelle et ses normes d'exécution strictes, est devenu le partenaire privilégié dans le domaine mondial des guides linéaires d'ultra précision :

1. Plus de 12 ans de fabrication spécialisée : depuis l'établissement de sa base à Suzhou en 2014, Maitu a développé plus de 16 000 spécifications de vis sans fin de précision et de composants linéaires. Nous maîtrisons non seulement les technologies de moulage de base, mais comprenons également en profondeur comment étendre cette précision à la fabrication. En tant que fabricant mature validé par plus de 5 000 clients mondiaux, possédant un savoir-faire approfondi dans l'industrie, nous pouvons vous fournir le service le plus professionnel et des performances produit stables.

2. Précision de classe ultra-précision : nos guides sont certifiés système de gestion de la qualité ISO 9001 et nos tolérances de fabrication sont 30 % plus strictes que les normes de l'industrie. Grâce à un meulage de précision (Ra 0,4-0,8 μm) et à une conception de rail de contact à quatre points, nous garantissons que l'écart de hauteur (△H) et l'écart de largeur (△W) entre plusieurs rails de guidage sont contrôlés dans des plages extrêmement faibles au niveau UP (ultra-précision). Chaque lot est accompagné d'un rapport de test détaillé, fournissant une approbation fiable et faisant autorité pour vos instruments de mesure de précision.

3. Modèle stratégique à double canal Maito propose un modèle unique de double garantie : nous disposons de notre propre marque autonome haute performance développée de manière indépendante, vous offrant des solutions rentables « Made in China » hautement compétitives ; en même temps, nous sommes également un distributeur officiellement autorisé de plusieurs marques de rails de guidage de renommée internationale. Ce modèle à double canal garantit que, que votre projet recherche une rentabilité ultime ou nécessite des paramètres de performance spécifiques de marques internationales, Maito peut répondre à vos besoins en un seul arrêt, garantissant que toutes les marques internationales sont des produits officiels authentiques.

4. Traçage de la qualité ERP et service complet En nous appuyant sur notre système de gestion ERP auto-développé, nous avons obtenu une traçabilité numérique complète du processus, depuis l'entreposage des matières premières en acier à haute teneur en carbone au chrome (SUJ2) jusqu'au traitement thermique (58-62 HRC), au meulage de précision et à l'inspection finale. Situées à Suzhou et Dongguan, nos deux principales bases de production disposent de 10 lignes de production, garantissant une flexibilité pour les commandes à partir d'une seule pièce (MOQ : 1 PCS) et des délais de livraison stables pour de grandes quantités de produits d'ultra-précision.

FAQ

1. Quelles sont les performances des guidages « UP Class » de METU en termes de précision réelle ?

Selon notre tableau des paramètres de production, pour les longueurs de rail ≤ 500 mm, les écarts en △H (tolérance de hauteur) et △W (tolérance de largeur) pour la classe UP sont extrêmement faibles, généralement de seulement 2 μm. Comparés aux guidages standard (classe N) ou de haute qualité (classe H), les guidages de classe UP présentent une plus grande cohérence dans le fonctionnement multi-axes. Nous veillons à ce que la rectitude et la précision de fonctionnement de chaque mètre de voie de guidage répondent aux normes internationales les plus élevées grâce à la projection de profils et à des instruments de test de haute précision.

2. Comment ces guides linéaires d'ultra précision maintiennent-ils une fiabilité à long terme dans des environnements industriels à haute intensité ?

Nos rails de guidage de qualité UP sont fabriqués en acier à roulement en chrome à haute teneur en carbone équivalent SUJ2, trempé par induction jusqu'à une dureté de 58-62 HRC. Cette dureté élevée, combinée à une réduction du bruit de 40 % et un amortissement des vibrations de 30 %, empêche efficacement la dégradation de la précision lors d'un fonctionnement à grande vitesse à long terme. De plus, les joints multi-labyrinthes intégrés et le réservoir de lubrification automatique en option prolongent les intervalles de relubrification jusqu'à 2 000 km, réduisant ainsi considérablement les coûts de maintenance.

3. Comment empêcher les guides de rouiller ou de contaminer l’environnement dans les équipements médicaux de précision ou semi-conducteurs ?

Pour les applications en salle blanche ou corrosives, Metau propose une variété d'options de traitement de surface, notamment le revêtement d'oxyde noir ou le nickelage autocatalytique. Ces processus améliorent non seulement la résistance à la rouille, mais garantissent également une perte de surface sans poussière, répondant ainsi aux exigences strictes de propreté des équipements de fabrication de semi-conducteurs et des instruments de mesure de haute précision.

4. Comment Metau prouve-t-il que les produits de marque internationale qu'il vend sont authentiques ?

En tant que fournisseur professionnel de guides linéaires ultra précis, nous détenons des autorisations d'agence officielles pour plusieurs marques internationales. Metau est un fournisseur de services complet intégrant la R&D et la distribution. Nous pouvons fournir une documentation complète sur la chaîne d’approvisionnement et des rapports de tests originaux du fabricant. Grâce à notre modèle double canal, vous pouvez comparer les différences de données entre les séries auto-développées par Metau et les marques internationales, et nos ingénieurs techniques vous aideront à sélectionner la solution qui répond le mieux aux exigences de précision et au budget de votre projet.
