Vis à billes roulées à double écrou
La vis à billes roulée à double écrou de Maitu se présente comme un composant mécanique de haute précision, conçu de manière experte pour traduire le mouvement de rotation en mouvement linéaire avec une efficacité exceptionnelle et une précision extrême. Nous disposons d'un système de production mature et d'une chaîne d'approvisionnement de fabrication de vis à billes, nous permettant de fournir rapidement des solutions de production et de livraison, etc.
Ancrées dans des concepts d'ingénierie de base, les vis à billes roulées à double écrou de qualité de Maitu reposent sur un mécanisme à contact roulant : les roulements à recirculation de billes réduisent au minimum la friction entre l'arbre de la vis et l'écrou. Cette conception innovante surpasse largement les vis trapézoïdales, offrant une efficacité mécanique de 90 % ou plus. En tant que tel, il est devenu un choix irremplaçable pour les applications où la précision, la fiabilité et les économies d'énergie ne sont pas négociables.
Points forts techniques
1. Les filetages de la vis sont créés via une technique de laminage à froid de précision. Ce processus augmente la dureté de la surface et garantit une structure de grain constante, tout en gardant les coûts gérables pour les séries de fabrication de volume moyen à élevé.
2. L'écrou présente une conception peu encombrante intégrée à des canaux de retour de bille et à des déflecteurs. Cette configuration garantit une recirculation transparente des billes, même lorsqu'elle est soumise à des charges et des vitesses de fonctionnement fluctuantes.
3. Les solutions de précharge sélectionnables, telles que les configurations à double écrou ou les câbles décalés, éliminent efficacement le jeu axial, offrant une répétabilité de position exceptionnelle pour les tâches exigeantes.
4. Fabriqué en stricte conformité avec les normes ISO 3408 et JIS B1192, garantissant une précision dimensionnelle constante et des performances fiables dans toutes les unités.
Avantages clés en termes de performances
Le processus de laminage à froid confère des contraintes résiduelles de compression à la surface de la vis, conduisant à des améliorations notables dans trois domaines critiques :
1. Durée de vie prolongée en fatigue : durabilité améliorée dans des conditions de charge dynamique, avec une durée de vie nominale calculée conformément à la formule de durée de vie L10 standard de l'industrie.
2. Rigidité supérieure : les caractéristiques de rigidité optimisées rendent cette vis à billes idéale pour les applications nécessitant une réactivité rapide et une déformation structurelle minimale.
3. Fonctionnement fluide et silencieux : une finition de surface de qualité supérieure (avec des valeurs Ra généralement ≤ 0,4 μm) minimise les vibrations et réduit le bruit de fonctionnement, améliorant ainsi les performances globales du système.
Spécifications matérielles
| Arbre à vis : | Acier chromé à haute teneur en carbone (SCM435/SNCM220) trempé à coeur selon HRC 58-62. |
| Boîtier d'écrou : | Acier allié avec revêtement d'oxyde noir ou de zinc-nickel pour la résistance à la corrosion. |
| Balles : | Acier chromé de qualité 100 (GCr15) avec alternatives céramiques en option pour les applications à grande vitesse. |
Secteurs d'application
Machines-outils CNC et robotique industrielle
Systèmes d'actionnement aérospatiaux
Imagerie médicale et équipements de diagnostic automatisés
Manipulation et lithographie de plaquettes semi-conductrices
Lignes d'assemblage de batteries de véhicules électriques
Nos vis à billes roulées à double écrou sont soumises à des tests rigoureux pour vérifier la précision de leur positionnement. Et cela peut garantir le respect des qualités de précision industrielles (C3-C7). En combinant l'économie des filetages roulés et les performances des vis à billes, ce produit offre une solution optimale pour les industries de l'automatisation où la précision, la longévité et le coût total de possession sont sensibles.
Paramètres de production

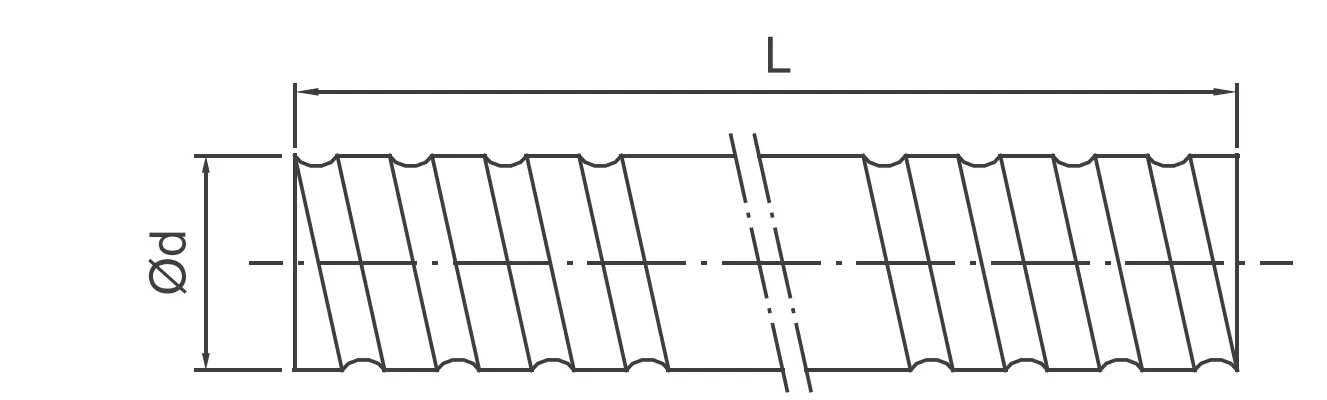

| Taper | Qualité de précision | Direction | Commencer | Code | Type d'écrou | Longueur limitée | ||
| d | Plomb | Perles Da | Droite/Gauche | |||||
| 6 | 1 | 0.8 | C10,C7 | R | 1 | SCR00601 | K | 1000 |
| 8 | 1 | 0.8 | C10,C7,C5 | R | 1 | SCR00801 | K | 1000 |
| 2 | 1.2 | C10,C7,C5 | R | 1 | SCR00802 | K | ||
| 2.5 | 1.2 | C10,C7,C5 | R | 1 | SCR0082.5 | K, BSH | ||
| 10 | 2 | 1.2 | C10,C7,C5 | R | 1 | SCR01002 | K, BSH | 3000 |
| 4 | 2 | C10,C7,C5 | R | 1 | SCR01004 | K, BSH | ||
| 12 | 2 | 1.2 | C10,C7,C5 | R | 1 | SCR01202 | K | 3000 |
| 4 | 2.5 | C10,C7,C5 | R | 1 | SCR01204 | U, BSH | ||
| 5 | 2.5 | C10,C7,C5 | R | 1 | SCR01205-A | V, U, BSH, H, A | ||
| 10 | 2.5 | C10,C7,C5 | R | 2 | SCR01210-B | V | ||
| 20 | 2.5 | C10,C7 | R | 4 | SCR01220 | Y | ||
| 14 | 2 | 1.2 | C10,C7,C5 | R | 1 | SCR01402 | K | 1800 |
| 4 | 2.5 | C10,C7 | R | 1 | SCR01404 | BSH | 3000 | |
| 16 | 4 | 2.381 | C10,C7,C5 | R | 1 | SCR01604(N) | V,I,U,BSH | 3000 |
| 5 | 3.175 | C10,C7,C5 | R/L | 1 | SCR01605 | V, NI, NU, BSH | ||
| 10 | 3.175 | C10,C7,C5 | R | 2 | SCR01610 | V, NI, NU, BSH | ||
| 16 | 2.778 | C10,C7,C5 | R | 4 | SCR01616 | Y | ||
| 32 | 2.778 | C10,C7 | R | 8 | SCR01632 | Y | ||
| 20 | 4 | 2.381 | C10,C7,C5 | R | 1 | SCR02004(N) | V, Je, U | 3000 |
| 5 | 3.175 | C10,C7,C5 | R/L | 1 | SCR02005 | V, NI, NU, BSH, H, A | ||
| 20 | 3.175 | C10,C7,C5 | R | 4 | SCR02020 | V, Y, H, A | ||
| 40 | 3.175 | C10,C7 | R | 8 | SCR02040 | Y | ||
| 25 | 4 | 2.381 | C10,C7 | R | 1 | SCR02504(N) | Je, toi | 6000 |
| 5 | 3.175 | C10,C7,C5 | R/L | 1 | SCR02505 | V, NI, NU, BSH, H, A | ||
| 10 | 4.762 | C10,C7,C5 | R | 1 | SCR02510-A | NI,NU,BSH | ||
| 10 | 6.35 | C10,C7,C5 | R | 1 | SCR02510-B | V | ||
| 25 | 3.969 | C10,C7,C5 | R | 4 | SCR02525 | Y | ||
| 50 | 3.969 | C10,C7 | R | 8 | SCR02550 | Y | ||
| 32 | 4 | 2.381 | C10,C7,C5 | R | 1 | SCRO3204(N) | V, Je, U | 6000 |
| 5 | 3.175 | C10,C7,C5 | R/L | 1 | SCRO3205 | V,NI,NU,M,H,A | ||
| 10 | 6.35 | C10,C7,C5 | R/L | 1 | SCR03210 | V, NI, NU | ||
| 32 | 4.762 | C10,C7 | R | 4 | SCR03232 | Y | ||
| 64 | 4.762 | C10,C7 | R | 8 | SCR03264 | Y | ||
| 40 | 5 | 3.175 | C10,C7,C5 | R/L | 1 | SCR04005 | V,NI,NU,H,A | 6000 |
| 10 | 6.35 | C10,C7 | R/L | 1 | SCR04010 | V, NI, NU | ||
| 20 | 6.35 | C10,C7 | R | 2 | SCR04020 | V | ||
| 40 | 6.35 | C10,C7 | R | 4 | SCR04040 | Y | ||
| 80 | 6.35 | C10,C7 | R | 8 | SCR04080 | Y | ||
| 50 | 5 | 3.175 | C10,C7,C5 | R | 1 | SCRO5005 | V,H,A | 6000 |
| 10 | 6.35 | C10,C7,C5 | R/L | 1 | SCRO5010 | V, NI, NU | ||
| 20 | 9.525 | C10,C7 | R | 1 | SCR05020 | V | ||
| 50 | 7.938 | C10,C7 | R | 4 | SCR05050 | Y | ||
| 100 | 7.938 | C10,C7 | R | 8 | SCR050100 | Y | ||
| 63 | 10 | 6.35 | C10,C7,C5 | R | 1 | SCR06310 | V, NI, NU | 7000 |
| 20 | 9.525 | C10,C7 | R | 1 | SCR06320 | V,NU | ||
| 80 | 10 | 6.35 | C10,C7,C5 | R | 1 | SCR08010 | V, NI, NU | 7000 |
| 20 | 9.525 | C10,C7 | R | 1 | SCR08020 | V,NU | ||
Pourquoi choisir Maitu pour vos besoins ?
Excellence en ingénierie et expérience éprouvée :
Avec plus de 12 ans d'expérience dans la fabrication spécialisée (découlant d'un héritage de 20 ans à Shanghai), Maitu a livré avec succès plus de 16 000 types de configurations de vis. Nous ne vendons pas seulement des pièces ; nous fournissons des solutions de contrôle de mouvement soutenues par une expérience au service de plus de 5 000 clients dans le monde.
Précision sans jeu grâce à la technologie à double écrou :
Nos vis à billes roulées à double écrou sont conçues pour éliminer le jeu axial grâce à des solutions de précharge sélectionnables. Contrairement aux écrous simples standard, notre configuration à double écrou offre une répétabilité de position supérieure et une rigidité améliorée, ce qui en fait l'alternative optimale et rentable aux vis de terre coûteuses pour les exigences de précision C5-C7.
Intégrité supérieure des matériaux et finition de surface :
Nous utilisons de l'acier chromé à haute teneur en carbone SCM435/SNCM220, trempé à coeur selon HRC 58-62. Associées à notre technique de laminage à froid de précision et à un état de surface Ra ≤ 0,4 μm, nos vis offrent une durée de vie prolongée en fatigue L10 et une efficacité mécanique supérieure à 90 %, réduisant considérablement le coût total de possession (TCO).
Traçabilité avancée via un ERP auto-développé :
La qualité est une science, pas une coïncidence. Maitu utilise un système ERP exclusif pour suivre chaque étape de la production, du traitement thermique des matières premières aux tests dynamiques finaux. Cela garantit que chaque expédition est strictement conforme aux normes ISO 3408 et JIS B1192, offrant à nos clients une transparence totale et une qualité constante.
FAQ
1. Comment Maitu garantit-il le niveau de précision d'une vis à billes roulées par rapport à une vis rectifiée ?
Alors que les vis rectifiées sont traditionnellement utilisées pour une très haute précision, la technologie avancée de laminage à froid de Maitu combinée à notre système de précharge à double écrou nous permet d'atteindre des niveaux de précision C5 à C7. Il s'agit d'une solution hautes performances à un prix nettement inférieur, idéale pour l'automatisation et la robotique où la précision et le budget sont des facteurs critiques.
2. Pouvez-vous fournir un usinage final personnalisé selon nos dessins CAO spécifiques ?
Oui. Nous exploitons 10 lignes de fabrication spécialisées équipées de tours CNC de haute précision spécifiquement pour l'usinage en bout sur mesure. Que votre application nécessite des rainures de circlips spécifiques, des arbres clavetés ou des extrémités filetées, nous veillons à ce que l'usinage soit concentrique au chemin de billes pour éviter les vibrations et l'usure prématurée.
3. Quel est le délai de livraison typique pour les commandes groupées et les personnalisations OEM ?
Grâce à notre double usine à Suzhou et Dongguan, nous maintenons une capacité de production élevée. Pour les spécifications standards, nous disposons d’un stock important d’arbres roulés. Pour les personnalisations OEM, une fois le dessin confirmé via notre flux de travail surveillé par ERP, nous fournissons un calendrier de production rationalisé pour garantir une livraison dans les délais, même pour les commandes à volume élevé.
4. Comment garantissez-vous la qualité et les performances des vis à billes avant l’expédition ?
Chaque vis à billes roulées à double écrou Maitu est soumise à un protocole d'inspection rigoureux. Cela comprend les tests de dureté de surface, la vérification dimensionnelle (conforme à la norme ISO 3408) et les tests de bon déroulement.

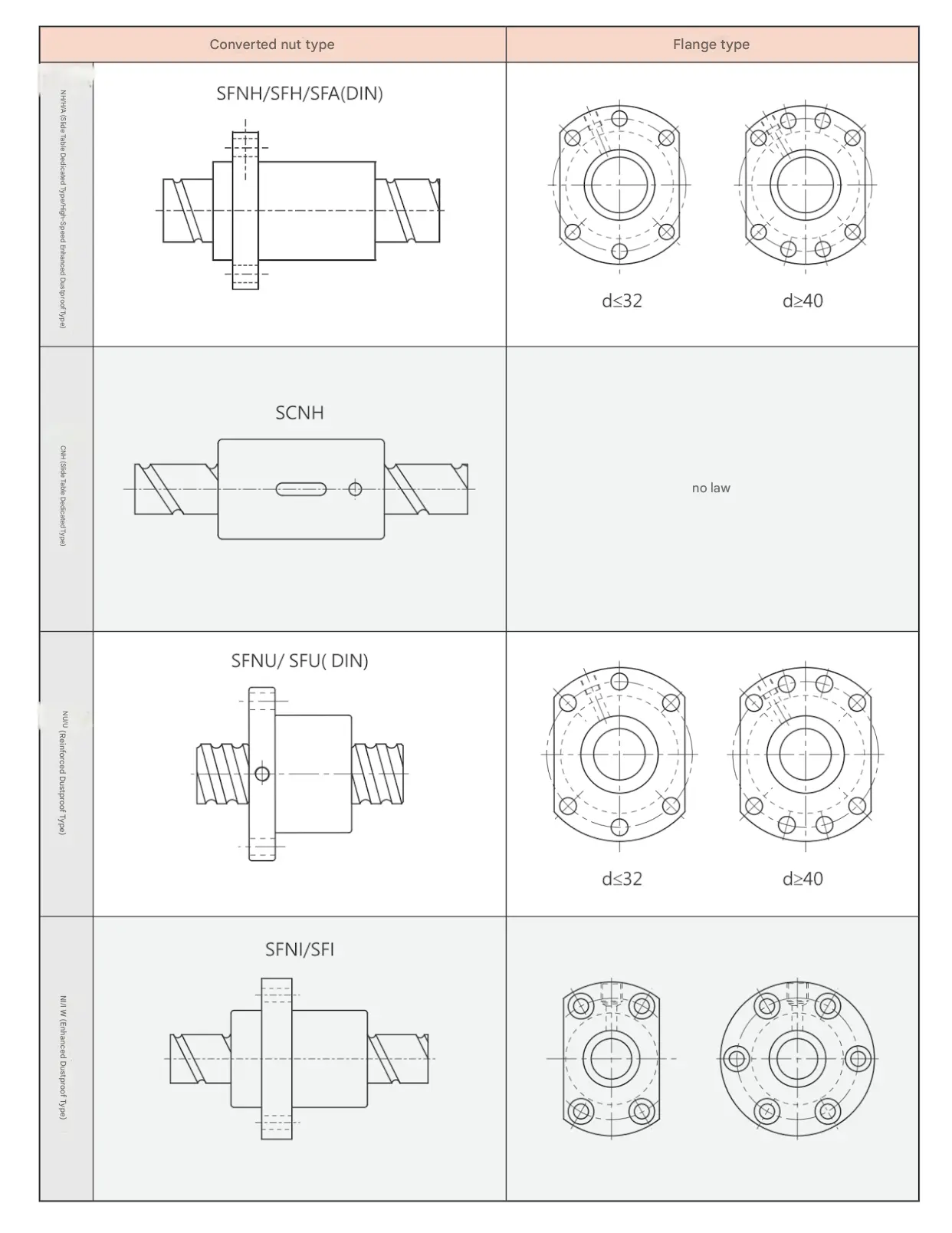

Référence d'écrou de vis à billes
Pour plus de détails et d’autres types d’écrous, veuillez nous contacter.
