Comment une vis trapézoïdale offre-t-elle un mouvement linéaire fluide dans de vraies machines ?

Contour

• Identifiez le mode réel de défaillance (dérive, jeu, grippage, usure, bruit, chaleur).
• Comprendre pourquoi leVis trapézoïdalele profil équilibre la capacité de charge, la fabricabilité et la stabilité.
• Choisissez le fil, le diamètre et le support d'extrémité pour contrôler la vitesse, la rigidité et le fouettage.
• Choisissez la conception et le matériau des écrous pour gérer les limites de friction, de contamination et de maintenance.
• Validez avec une courte liste de contrôle afin que les pièces de production correspondent aux prototypes.

Les points douloureux qui continuent d'apparaître

Les acheteurs commencent rarement par dire : « J'ai besoin d'unVis trapézoïdale.» Ils commencent par un mal de tête : la colonne de levage glisse de quelques millimètres pendant la nuit, le coulisseau linéaire ne peut pas répéter une position ou l'écrou devient chaud et commence à grincer. Voici les problèmes les plus courants et ce qu’ils indiquent généralement.

• Recul ou dérive de charge :Vous arrêtez le moteur, mais la charge rampe. Cela peut arriver lorsque le plomb est trop agressif, la friction est trop faible ou le système présente des vibrations/impacts. De nombreux systèmes trapézoïdaux peuvent résister à la marche arrière, mais ce n’est pas automatique : la géométrie compte.
• Un jeu qui ruine le positionnement :Vous inversez la direction et rien ne bouge pendant un instant. Cette « bande morte » peut faire la différence entre une automatisation fluide et un produit qui semble bon marché.
• Mouvement contraignant et irrégulier :La vis est lisse au toucher, mais se coince lors de l'assemblage. Désalignement, support d'extrémité insuffisant, ou un matériau d'écrou qui ne tolère pas les charges sur les bords est souvent le véritable coupable.
• Usure rapide et poussière noire :Un fonctionnement à sec avec une mauvaise paire de matériaux peut s'user rapidement, notamment en cas de contamination. Parfois, une lubrification existe, mais elle est du mauvais type, appliquée de manière incohérente ou est emportée par les eaux.
• Bruit et chaleur à grande vitesse :Un régime plus élevé augmente l'échauffement par friction et peut entraîner des vibrations ou des fouettements. Une vis mère qui fonctionne à 100 tr/min peut tomber en panne à 1 000 tr/min sans refonte.

Qu'est-ce qu'une vis trapézoïdale ?

A Vis trapézoïdaleest une vis mécanique avec un profil de filetage de forme trapézoïdale conçue pour convertir le mouvement rotatif en mouvement linéaire. Par rapport aux vis à billes, elle troque généralement l'efficacité contre la simplicité, la robustesse et un maintien de charge plus facile. Ce commerce peut être exactement ce que vous voulez dans les systèmes de levage, de serrage, de réglage ou de mouvement, où « reste là où vous le mettez » compte plus qu'une friction ultra faible.

Ce qui le rend pratique dans les environnements industriels, ce n’est pas seulement la forme du fil, c’est aussi l’écosystème : écrous adaptés (bronze, acier, polymères), solutions anti-jeu, conceptions autolubrifiantes et méthodes de fabrication flexibles. Bien fait, unVis trapézoïdalel'assemblage peut être rentable, maintenable et étonnamment précis pour de nombreuses applications.

Des bases de sélection qui évitent les regrets

Si vous ne vous souvenez que d’une chose : ne sélectionnez pas deVis trapézoïdalepar le seul diamètre. Sélectionnez-le comme système : avance (ou pas), longueur, conception de l'écrou, appariement des matériaux, plan de lubrification et support d'extrémité.

• Avance (déplacement par tour) :Un fil plus gros se déplace plus rapidement mais est plus susceptible de reculer et génère plus de chaleur à charge élevée. Un avance plus petite améliore la contrôlabilité et le maintien de la charge, mais réduit la vitesse.
• Diamètre et résistance du noyau :Un diamètre plus grand améliore la résistance au flambage et la rigidité, ce qui est important pour les longues portées et les charges lourdes.
• Longueur non supportée et risque de fouet :Les vis longues à régime élevé peuvent fouetter. Si vous avez besoin de vitesse sur une longue longueur, vous aurez peut-être besoin support intermédiaire, différentes dispositions de roulements d'extrémité ou une solution de mouvement différente.
• Cycle de service :Le réglage intermittent (quelques secondes ici et là) est très différent du mouvement continu. Le service continu exige une meilleure gestion de la chaleur et une meilleure stratégie d’usure.
• Environnement:La poussière, le liquide de refroidissement, les détergents et la corrosion extérieure font évoluer le meilleur choix vers une protection scellée, matériaux inoxydables ou écrous en polymère.

Matrice de sélection rapide

Utilisez ce tableau comme point de départ pour choisir unVis trapézoïdaleconfiguration. Cela ne remplace pas les calculs techniques, mais cela vous éloignera des pièges les plus courants.

Types de noix et matériaux qui comptent réellement

La vis attire l'attention, mais l'écrou décide souvent de la durée de vie et du toucher. Pour unVis trapézoïdalemontage, le choix de l’écrou affecte : la friction, le bruit, le jeu, la tolérance à la contamination et la tolérance du système au désalignement.

• Ecrous en bronze :Un choix classique pour sa capacité de charge et son usure prévisible. Idéal lorsque vous pouvez lubrifier et garder les débris sous contrôle.
• Écrous en acier :Solide, mais peut être moins indulgent et peut nécessiter une lubrification et un appairage minutieux des surfaces pour éviter le grippage.
• Plastiques techniques (nylon, POM, PEEK, composites) :Souvent plus silencieux et peut fonctionner avec un minimum de lubrification. Le bon polymère peut gérer des environnements difficiles ; le mauvais polymère peut se glisser sous la charge ou se ramollir sous l’effet de la chaleur.

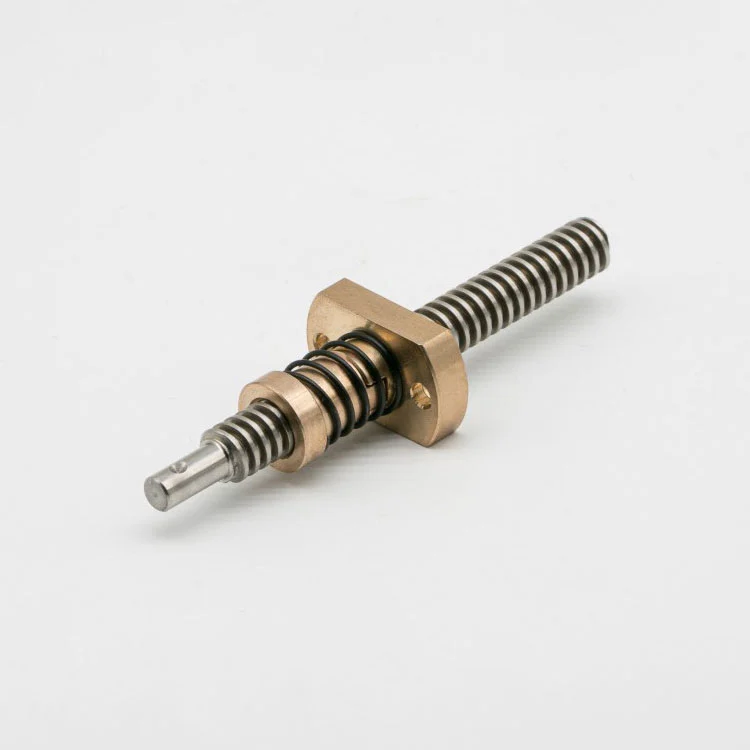

• Écrous anti-jeu :Conçu pour réduire le jeu et améliorer les changements de direction. Idéal lorsque la qualité du positionnement compte plus que le couple ultra-faible.

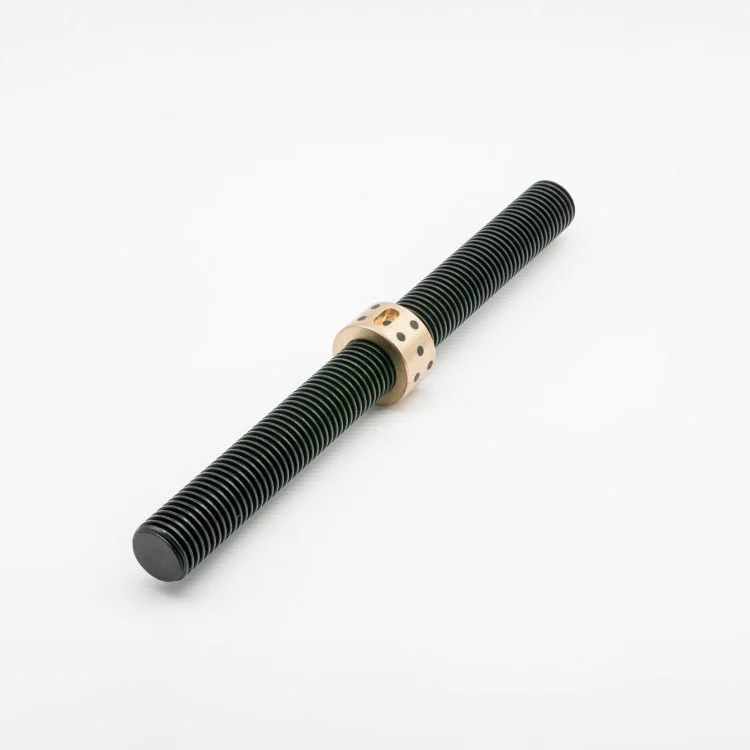

• Écrous sans huile / autolubrifiants :Utile lorsque la lubrification est peu pratique, indésirable ou facilement lavable.

Check-list d'intégration : supports, alignement, lubrification

Même le meilleurVis trapézoïdalesera décevant si le design environnant est négligent. Ces points d'intégration sont l'endroit où de nombreux projets échouer silencieusement lors du passage du prototype à la production.

• Stratégie de support final :Définissez quelle extrémité est fixe et laquelle flotte. Le choix du roulement a un impact sur le jeu axial, la rigidité et le bruit.
• Alignement et montage :Un mauvais alignement augmente considérablement la friction et l’usure. Utiliser des boîtiers appropriés, des références d'usinage, et évitez de forcer l'écrou en position pendant l'assemblage.
• Plan de lubrification :Décidez tôt : graisse, huile, polymère fonctionnant à sec ou approche scellée. « Nous ajouterons de la lubrification plus tard » devient généralement "Nous n'avons pas conçu d'espace pour la lubrification."
• Protection contre les contaminations :Les soufflets, les couvercles, les racleurs et le placement à l'abri des copeaux et de la poussière peuvent prolonger la durée de vie.
• Comportement thermique :Des cycles de service plus élevés génèrent de la chaleur. La chaleur modifie les jeux, augmente l'usure et peut ramollir certains polymères.
• Vérification de retour en arrière :Si « doit tenir lorsque l'alimentation est coupée » est une exigence, validez-la avec des charges réelles et des vibrations réelles.

Questions de qualité à poser avant d'acheter

Si vous recherchez unVis trapézoïdale, le plus intelligent est de poser des questions qui révèlent le contrôle du processus. Le prix est facile à comparer ; la cohérence ne l’est pas. Ces questions vous préservent des mauvaises surprises.

• Quelles tolérances pouvez-vous respecter sur la précision du pas, la rectitude et la forme du filetage ?Demandez les qualités standard et optionnelles du fournisseur.
• Roulé ou meulé ?Et quelle est la méthode d’inspection pour chaque lot ?
• Quelles paires de matériaux recommandez-vous pour ma charge, ma vitesse et mon environnement ?Un bon fournisseur posera des questions sur le cycle de service et la contamination.
• Comment contrôler le jeu ?Dégagement standard, ajustements sélectionnables ou conceptions anti-jeu.
• Quels traitements de surface sont disponibles ?Surtout si la corrosion ou l’usure est un problème.
• Pouvez-vous fournir des ensembles vis et écrous appariés par paire ?La correspondance réduit la variabilité et permet de gagner du temps de débogage.
• De quoi avez-vous besoin de ma part pour citer correctement ?Exigences en matière de dessins, de course, de charge, de vitesse, de montage et de « position de maintien ».

Où Suzhou Maitu Screw Rod Manufacturing Co., Ltd. peut vous aider

Si vous recherchez un fournisseur capable de prendre en charge des configurations standard et personnalisées,Suzhou Maitu Vis Rod Manufacturing Co., Ltd.se concentre sur les solutions de vis trapézoïdales pour les cas d'utilisation de mouvements linéaires et d'automatisation, y compris des options telles que les styles à départs multiples, les vis et écrous appariés approvisionnement et plusieurs voies de matériaux pour les écrous (par exemple, choix à base de polymères et approches anti-jeu).

En pratique, cela signifie que vous pouvez aborder l'approvisionnement d'une manière plus propre : au lieu de choisir une vis dans un catalogue et d'espérer que l'écrou se comporte bien, vous pouvez spécifier objectifs de performance et recevez un jumelage recommandé. Ceci est particulièrement utile lorsque vos contraintes incluent « pas de lubrification », « jeu réduit », « bronze spécial » ou « plastiques techniques » ou lorsque votre projet nécessite une personnalisation répétée à travers les variantes.
