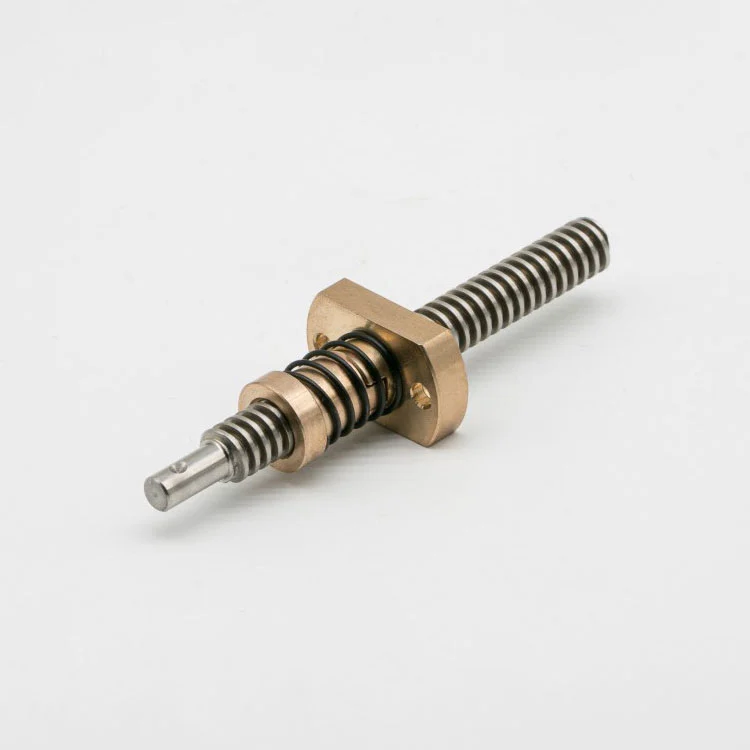

Écrou trapézoïdal anti-jeu pour systèmes de positionnement

En tant qu'usine d'écrous trapézoïdaux anti-jeu de haute qualité pour systèmes de positionnement, Maitu propose des solutions personnalisées adaptées à des scénarios de positionnement spécifiques. En fonction du type de votre système de positionnement (positionnement du guide linéaire, positionnement de la vis à billes, positionnement de la crémaillère), de la charge nominale, des exigences de répétabilité du positionnement, de la plage de température de fonctionnement et des contraintes d'espace d'installation, nous pouvons personnaliser de manière flexible les paramètres clés tels que les spécifications du filetage trapézoïdal (métrique/pouce), la taille structurelle de l'écrou, l'intensité de la précharge du joint torique, la dureté du matériau et le processus de traitement de surface.

Le produit adopte une conception modulaire, compatible avec les composants de transmission du système de positionnement traditionnel, et peut être directement assemblé avec des vis mères, des rails de guidage et d'autres pièces sans modifications majeures du système d'origine, réduisant efficacement la difficulté de mise à niveau et de transformation du système. Il est spécialement conçu pour éviter les défauts d'impression 3D tels que le désalignement des couches du modèle, les irrégularités des parois et les écarts dimensionnels causés par le jeu des écrous, et est largement applicable à divers mécanismes de transmission d'imprimante 3D, devenant ainsi un composant de précision rentable pour améliorer la stabilité d'impression et la qualité du modèle.

Spécifications techniques du produit

Remarque : * indique des spécifications spéciales, qui peuvent être personnalisées en fonction du type de système de positionnement, du niveau de charge, de la précision du positionnement et de l'espace d'installation. Nous pouvons ajuster de manière flexible l'intensité de précharge du joint torique et la précision du filetage pour répondre aux besoins de positionnement à faible vitesse et de haute précision des différents systèmes, garantissant ainsi que le jeu axial est efficacement contrôlé et que la stabilité de la transmission est maintenue, ce qui est conforme au principe de fonctionnement de la transmission anti-jeu dans les systèmes de positionnement.

Avantages fonctionnels de base et adaptabilité du système de positionnement

1. Précharge de joint torique à double élasticité pour un anti-jeu précis : adoptant la conception de base de la précharge de joint torique à double élasticité combinée à un filetage trapézoïdal intégré, différent de la structure à ressort de type fendu, il réalise une force de précharge composite circonférentielle et radiale pour supprimer le jeu axial, qui peut contrôler de manière stable le jeu dans une plage de 0,003 à 0,008 mm, résolvant fondamentalement le problème de l'écart de positionnement et de la réduction de la répétabilité provoqués par le jeu axial dans les systèmes de positionnement, assurant un positionnement de haute précision du système à chaque fois.

2. Capacité de charge élevée et transmission stable : ciblant les caractéristiques de travail à charge élevée des systèmes de positionnement, l'écrou trapézoïdal anti-jeu pour les systèmes de positionnement est composé de matériaux à haute résistance et d'un usinage de précision, avec une forte capacité de charge statique et dynamique, qui peut supporter une grande poussée axiale sans déformation et maintenir une transmission stable même dans un fonctionnement à basse vitesse à long terme (vitesse de ligne ≤ 10 mm/s), évitant la dérive de positionnement causée par le changement de charge, ce qui convient aux basses vitesses. scénarios de positionnement de haute précision.

3. Fonctionnement à faible bruit et à faible friction : la structure filetée intégrée et le traitement de lubrification de surface spécial réduisent efficacement la friction entre l'écrou et la vis mère, le bruit de fonctionnement est inférieur à 45 dB, ce qui convient aux exigences de fonctionnement silencieux des systèmes de positionnement de précision (tels que les équipements de positionnement de laboratoire, les instruments de positionnement médicaux) et évite les interférences sonores affectant la précision du positionnement.

4. Précharge auto-ajustable et stabilité à long terme : le joint torique double élastique a une excellente résistance à la fatigue et des performances auto-ajustables, qui peuvent automatiquement compenser la petite usure du filetage lors d'une utilisation à long terme, maintenir une force de précharge stable et garantir que l'effet anti-jeu n'est pas atténué après plus de 12 000 heures de fonctionnement continu, réalisant des performances de positionnement stables à long terme pour toute la durée de vie.

Indicateurs clés de performance et système d’assurance qualité

1. Sélection de matériaux orientée positionnement : matériaux en option POM renforcé à haute résistance (autolubrifiant, faible friction) et alliage de bronze résistant à l'usure (haute charge, résistant à la corrosion), parmi lesquels le POM renforcé convient aux systèmes de positionnement de précision à charge légère (tels que le positionnement de composants électroniques), et l'alliage de bronze convient aux systèmes de positionnement à charge lourde (tels que le positionnement du bras mécanique, le positionnement des étagères d'entrepôt), correspondant parfaitement aux exigences de charge et de précision de différents scénarios de positionnement.

2. Indicateurs de précision pour le positionnement : la précision du filetage atteint le niveau ISO 3, supérieur au niveau de précision des écrous trapézoïdaux ordinaires, l'erreur de pas est inférieure à ± 0,003 mm, la répétabilité de position est ≤ ± 0,005 mm, le jeu est contrôlable entre 0,003 et 0,008 mm, ce qui est meilleur que la précision de positionnement générale des vis trapézoïdales (± 0,1 ~ 0,5 mm), répondant à la haute précision. exigences de positionnement de la plupart des équipements industriels et de précision.

3. Durabilité et durée de vie : après un traitement spécial de durcissement de surface, la dureté de surface de l'écrou trapézoïdal anti-jeu pour systèmes de positionnement atteint HRC 58-62, la résistance à l'usure est 80 % supérieure à celle des écrous trapézoïdaux ordinaires et la durée de vie peut atteindre plus de 5 ans dans des conditions normales d'utilisation et d'entretien régulier, s'adaptant aux besoins de fonctionnement continu à long terme des systèmes de positionnement, réduisant la fréquence de remplacement des composants et les coûts de maintenance.

4. Adaptabilité environnementale : le produit peut maintenir des performances stables dans la plage de température de -20 ℃ à 150 ℃, a une forte résistance à la poussière, à la pollution par les hydrocarbures et à la corrosion légère, et convient à divers environnements de positionnement difficiles (tels que les ateliers industriels, les équipements de positionnement extérieurs), évitant la dégradation des performances causée par des facteurs environnementaux.

La force professionnelle de Maitu dans le positionnement des composants du système

1. Capacité de R&D spécifique au système de positionnement : notre équipe de R&D compte 9 ingénieurs seniors avec plus de 9 ans d'expérience dans les composants de positionnement et de transmission de précision, se concentrant sur la R&D et l'optimisation de la technologie anti-jeu pour les scénarios de positionnement, maîtrisant les technologies de base telles que la conception de précharge de joint torique à double élasticité et l'usinage de précision des filetages, et optimisant la structure du produit en fonction des caractéristiques de basse vitesse et de haute précision des systèmes de positionnement pour assurer une adaptation parfaite.

2. Système de test de qualité strict : équipé d'équipements de test de précision professionnels (tels qu'un capteur de déplacement laser, un testeur de couple), chaque produit est soumis à une détection stricte du jeu, un test de charge, un test de bruit et un test de résistance à haute température avant de quitter l'usine, avec un taux de qualification de 100 %, garantissant que chaque écrou peut répondre aux exigences de haute précision et de haute stabilité des systèmes de positionnement.

3. Riche expérience de personnalisation des systèmes de positionnement : Ayant fourni des solutions anti-jeu personnalisées à plus de 3 200 fabricants et utilisateurs de systèmes de positionnement, couvrant le positionnement linéaire, le positionnement rotatif, le positionnement de levage et d'autres scénarios, nous avons une riche expérience dans la mise en correspondance de différents types de systèmes de positionnement et pouvons personnaliser les produits en fonction des paramètres spécifiques et des conditions de travail de votre système.

4. Certification faisant autorité et reconnaissance de l'industrie : certification du système de gestion de la qualité ISO 9001, certification environnementale RoHS et certification du système de gestion de la qualité des dispositifs médicaux ISO 13485, avec un certain nombre de brevets liés à la technologie anti-jeu du système de positionnement, au service des marques nationales et étrangères d'équipement de positionnement de précision, et les produits ont été hautement reconnus pour leur précision et leur stabilité.

Processus de personnalisation et garantie de service complet

1. Diagnostic de la demande et personnalisation du schéma : notre équipe technique professionnelle fournit une communication individuelle sur la demande, comprend en profondeur votre type de système de positionnement, votre niveau de charge, la précision du positionnement, l'environnement de travail et l'espace d'installation, et formule des schémas de personnalisation ciblés, y compris la sélection des matériaux, l'ajustement de l'intensité de précharge et la conception structurelle, pour garantir que l'écrou trapézoïdal anti-jeu pour systèmes de positionnement correspond parfaitement à votre système de positionnement.

2. Développement d'échantillons et vérification des performances : selon le schéma de personnalisation confirmé, nous complétons la conception de dessins 2D/3D, effectuons la production d'essais d'échantillons et testons l'échantillon sur le système de positionnement correspondant pour vérifier l'effet anti-jeu, la capacité portante, la précision de positionnement et la stabilité de fonctionnement, et ajustons et optimisons jusqu'à ce qu'il réponde à vos exigences avant la production de masse.

3. Protection de l'emballage et du transport : adoptez un emballage résistant aux chocs, à l'humidité et à la corrosion, qui peut efficacement empêcher le produit d'être endommagé pendant le transport, éviter la déformation du filetage et les dommages au joint torique, et garantir que les performances du produit ne sont pas affectées lorsqu'il arrive à destination.

4. Garantie de livraison efficace : des modèles standard adaptés aux systèmes de positionnement traditionnels sont en stock, avec un délai de livraison de 1 à 3 jours ouvrables ; les produits personnalisés sont livrés dans un délai de 8 à 12 jours ouvrables, raccourcissant efficacement le cycle de mise à niveau et de maintenance de votre système, garantissant ainsi le fonctionnement normal du système de positionnement.

5. Assistance après-vente et conseils techniques : offre une période de garantie de qualité de 36 mois, des techniciens professionnels fournissent une assistance technique en ligne et sur site 24 heures sur 24, résolvent en temps opportun les problèmes d'installation, de débogage et d'utilisation du produit ; fournir un remplacement gratuit en cas de problème de qualité du produit pendant la période de garantie et fournir des conseils d'entretien régulier pour prolonger la durée de vie du produit.

Directives d'installation et d'entretien quotidien

1. Étapes d'installation : Avant l'installation, nettoyez la surface filetée de l'écrou et la vis mère correspondante avec un chiffon non pelucheux imbibé d'alcool industriel pour éliminer la poussière, les taches d'huile et autres impuretés, assurant un maillage serré ; installez l'écrou sur la vis mère en douceur, évitez l'installation forcée, ajustez l'intensité de la précharge en fonction des exigences de positionnement du système et fixez fermement la bride à la partie mobile du système de positionnement pour éviter une installation lâche qui affecte la précision du positionnement.

2. Entretien régulier : Il est recommandé de vérifier le jeu, l'état du joint torique et la propreté du filetage tous les 4 mois (ajuster en fonction de la fréquence de fonctionnement) ; si des taches de poussière ou d'huile sont trouvées, nettoyez-les à temps ; ajoutez une petite quantité d'huile lubrifiante résistante aux hautes températures tous les 6 mois pour réduire la friction, protéger le filetage et le joint torique et garantir un fonctionnement stable à long terme.

3. Exigences de stockage : stocker dans un environnement propre, sec et à basse température (température 5-20 ℃, humidité ≤ 35 %), éviter tout contact avec des substances corrosives à haute température et des objets pointus, empêcher la déformation du filetage, le vieillissement du joint torique et les dommages de surface, et assurer les performances anti-jeu de l'écrou trapézoïdal anti-jeu pour les systèmes de positionnement.

4. Précautions d'utilisation : pendant le fonctionnement du système de positionnement, évitez les charges excessives, les mouvements violents et les arrêts brusques, et ne démontez pas l'écrou à volonté pour éviter d'endommager le joint torique et la structure filetée ; Évitez que des corps étrangers ne pénètrent dans l'espacement du filetage pour éviter le blocage de la transmission et l'écart de positionnement.

Types de systèmes de positionnement et domaines d'application applicables

1. Systèmes de positionnement linéaire : applicables aux systèmes de positionnement de guides linéaires, aux systèmes de positionnement de modules linéaires (tels que les glissières linéaires industrielles, les étages linéaires de précision), éliminant efficacement le jeu axial, garantissant une précision de positionnement linéaire stable et adaptés à l'assemblage de composants électroniques, aux instruments de mesure de précision, au positionnement par découpe laser et à d'autres scénarios.

2. Systèmes de positionnement rotatifs et de levage : adaptés aux plates-formes de positionnement rotatives, aux mécanismes de positionnement de levage (tels que le levage mécanique des bras, le positionnement des étagères d'entrepôt), avec une capacité de charge élevée et des performances anti-jeu stables, garantissant un positionnement rotatif et de levage précis, et applicable aux lignes de production automatisées, au positionnement d'entrepôt logistique, aux équipements de traitement mécanique et à d'autres domaines.

3. Systèmes de positionnement médical de précision : applicables aux équipements de positionnement médical (tels que le positionnement d'imagerie médicale, le positionnement de robot chirurgical), avec une haute précision, un faible bruit et des performances stables, répondant aux exigences de positionnement strictes du domaine médical, garantissant la sécurité et la précision des opérations médicales.

4. Systèmes de positionnement d'automatisation industrielle : adaptés aux équipements de positionnement d'automatisation industrielle (tels que le positionnement de machines-outils CNC, le positionnement de chargement et de déchargement automatique), s'adaptant aux besoins de fonctionnement continu à long terme des scènes industrielles, assurant la cohérence et la précision du positionnement, améliorant l'efficacité de la production et la qualité des produits.

Problèmes courants et assistance technique professionnelle

1. Quelle est la différence entre ce produit et l'écrou trapézoïdal anti-jeu pour imprimantes 3D ?

La version de l'imprimante 3D adopte une structure de précharge à ressort de type divisé, axée sur la rentabilité et la facilité d'entretien ; cet écrou trapézoïdal anti-jeu pour systèmes de positionnement adopte une conception de précharge de joint torique à double élasticité, se concentrant sur une haute précision, une portance élevée et une stabilité à long terme, qui est spécialement adaptée aux caractéristiques de faible vitesse, de haute précision et de charge élevée des systèmes de positionnement, et peut mieux supprimer le jeu axial.

2. Ce produit peut-il être adapté à la vis mère de mon système de positionnement existant ?

Oui, nos modèles standard sont compatibles avec les vis trapézoïdales traditionnelles utilisées dans les systèmes de positionnement, et nous pouvons également personnaliser les spécifications du filetage et la taille de l'écrou en fonction des paramètres de votre vis mère, garantissant ainsi un assemblage direct sans modifier la structure originale du système.

3. Comment ajuster l'intensité de la précharge pour répondre aux différentes exigences de précision de positionnement ?

Le produit est conçu avec une structure de précharge réglable, qui peut ajuster de manière flexible le degré de compression du joint torique double élastique en fonction de la précision de positionnement et des exigences de charge de votre système, équilibrant l'effet anti-jeu et la douceur de la transmission, et s'adaptant à différents scénarios de positionnement.

4. Comment détecter si l'effet anti-jeu de l'écrou est normal pendant l'utilisation ?

Après l'installation, déplacez manuellement la partie mobile du système de positionnement, et il ne devrait y avoir aucun jeu ni secousse évident ; utilisez un instrument de mesure de précision pour détecter la répétabilité du positionnement, si l'erreur de répétabilité est inférieure à ± 0,005 mm, cela indique que l'effet anti-jeu est normal.

5. Quelle est la durée de vie du joint torique double élastique ?

Le joint torique à double élasticité adopte un matériau résistant aux hautes températures et à la fatigue, qui peut maintenir des performances stables pendant plus de 5 ans dans des conditions normales d'utilisation, et peut être remplacé indépendamment en cas de vieillissement, ce qui est pratique et rapide et réduit les coûts de maintenance.

6. Fournissez-vous des services d'installation et de débogage sur site pour les commandes groupées ?

Oui, pour les commandes groupées, nous enverrons des techniciens professionnels sur le site pour fournir des conseils d'installation, de débogage et de maintenance, ainsi que des manuels d'utilisation et des plans de maintenance détaillés, garantissant que l'écrou trapézoïdal anti-jeu pour les systèmes de positionnement peut offrir les meilleures performances anti-jeu et de positionnement dans votre système.
