Unité de support côté fixe et supporté

L'unité de support côté fixe et supporté de Maitu est conçue avec précision et est principalement disponible en deux types distincts : le côté fixe et le côté supporté, chacun étant conçu pour remplir des fonctions mécaniques spécifiques au sein d'un système. La configuration des unités de support est un aspect fondamental de tout assemblage de vis-mère, essentiel pour garantir la stabilité opérationnelle et obtenir un mouvement linéaire précis.

envoyer une demande

Description du produit

La caractéristique déterminante de l'unité de support côté fixe et supporté de l'usine Maitu est sa capacité à limiter le mouvement dans les directions axiale et radiale. Il intègre généralement une paire appariée de roulements à contact oblique ou un roulement à billes à gorge profonde combiné à une butée, qui ensemble absorbent fermement à la fois les charges radiales et les charges de poussée de la vis. Cette configuration est conçue pour fournir une fixation axiale rigide, ce qui en fait un composant indispensable pour les applications nécessitant un positionnement de haute précision et la transmission de forces de poussée bidirectionnelles importantes.

À l’inverse, l’unité de support côté fixe et supporté se caractérise par sa capacité à permettre un flottement axial tout en fournissant un support radial. Il utilise généralement un seul roulement à billes à gorge profonde ou une douille radiale, qui permet à l'arbre de vis de se dilater ou de se contracter librement dans la direction axiale en raison des changements thermiques. Cette conception spécifique est essentielle pour compenser l'allongement thermique dans les assemblages de vis longues, évitant ainsi les contraintes internes dangereuses, les grippages et les défaillances potentielles du système.

Cependant, le choix entre un côté fixe et un côté supporté n'est pas simplement un choix mais une décision de conception systématique. Une configuration incorrecte peut entraîner une précision réduite, un bruit excessif et une défaillance prématurée des roulements. Ainsi, le bon appariement et l’alignement précis de ces unités sont aussi essentiels que la vis elle-même pour l’intégrité de l’ensemble du système de mouvement.

Nous souhaitons fournir des solutions intégrées de vis et d’unités de support. Nos unités de support côté fixe et supporté sont conçues pour correspondre aux spécifications de nos vis trapézoïdales et ACME.

Paramètres de production

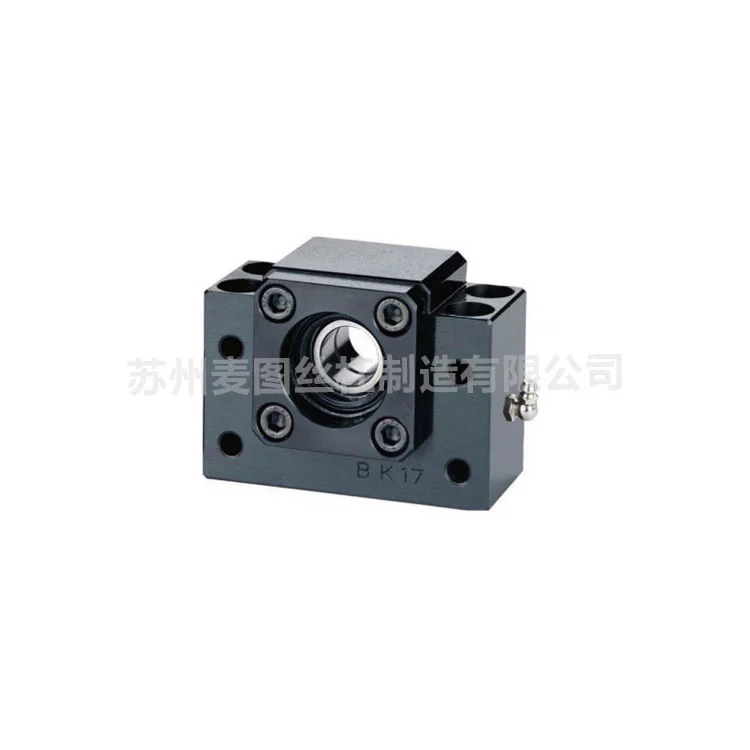

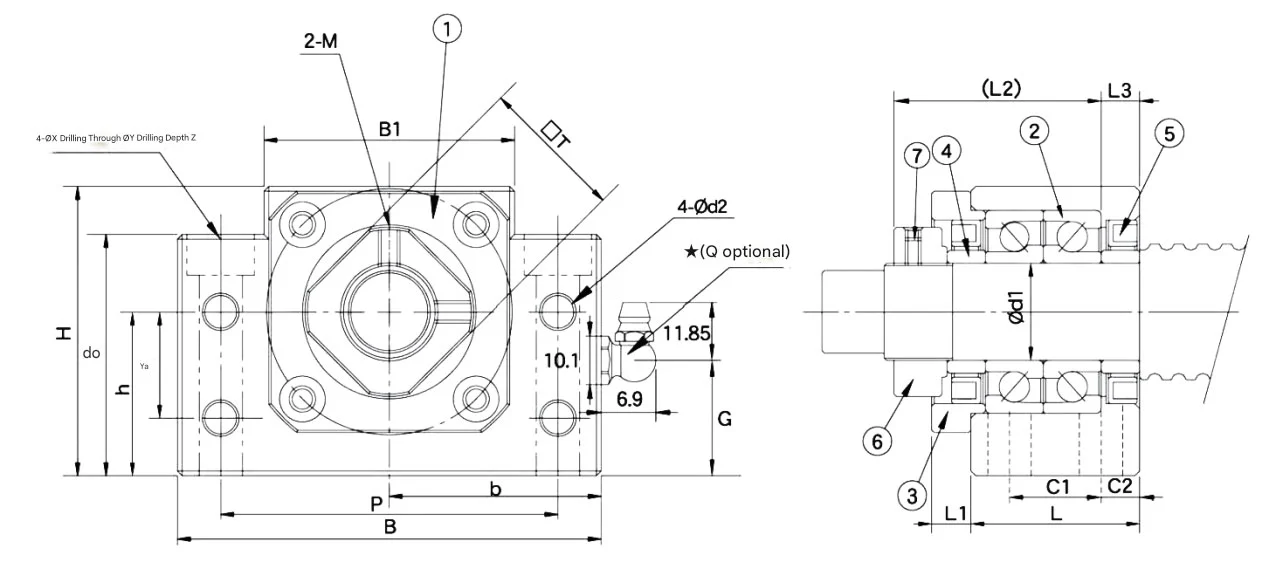

Unité de support série MBK à côté fixe

Modèle	Diamètre	L	L1	L2	L3	B	H	b	h	B1	H1	E	P
MBK10	10	25	5	29	5	60	39	30	22	34	32.5	15	46
MBK12	12	25	5	29	5	60	43	30	25	34	32.5	18	46
MBK15	15	27	6	32	6	70	48	35	28	40	38	18	54
MBK17	17	35	9	44	7	86	64	43	39	50	55	28	68
MBK20	20	35	8	43	8	88	60	44	34	52	50	22	70
MBK25	25	42	12	54	9	106	80	53	48	64	70	33	85
MBK30	30	45	14	61	9	128	89	64	51	76	78	33	102
MBK35	35	50	14	67	12	140	96	70	52	88	79	35	114
MBK40	40	60	18	76	15	160	110	80	60	100	90	37	130

Support Unit Fiexd And Supported Side

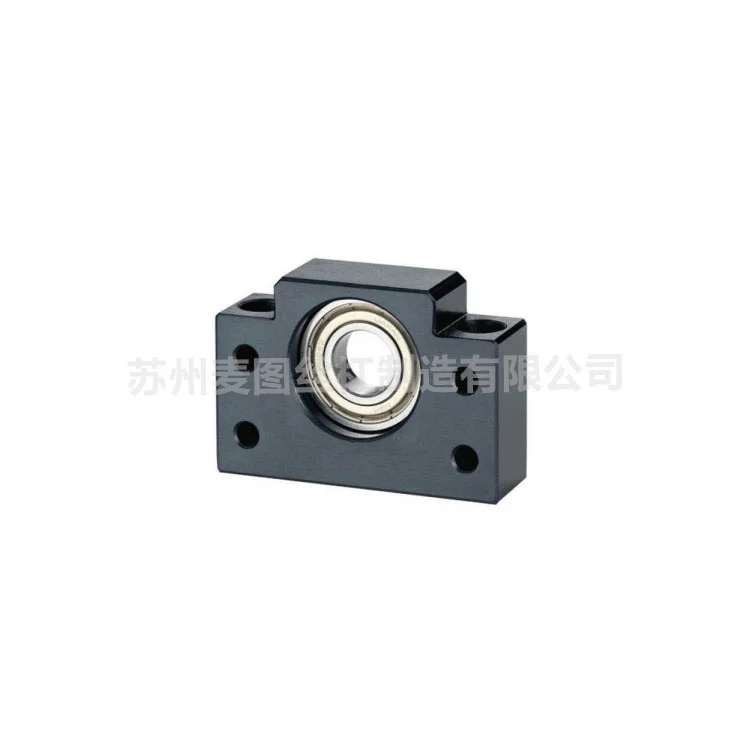

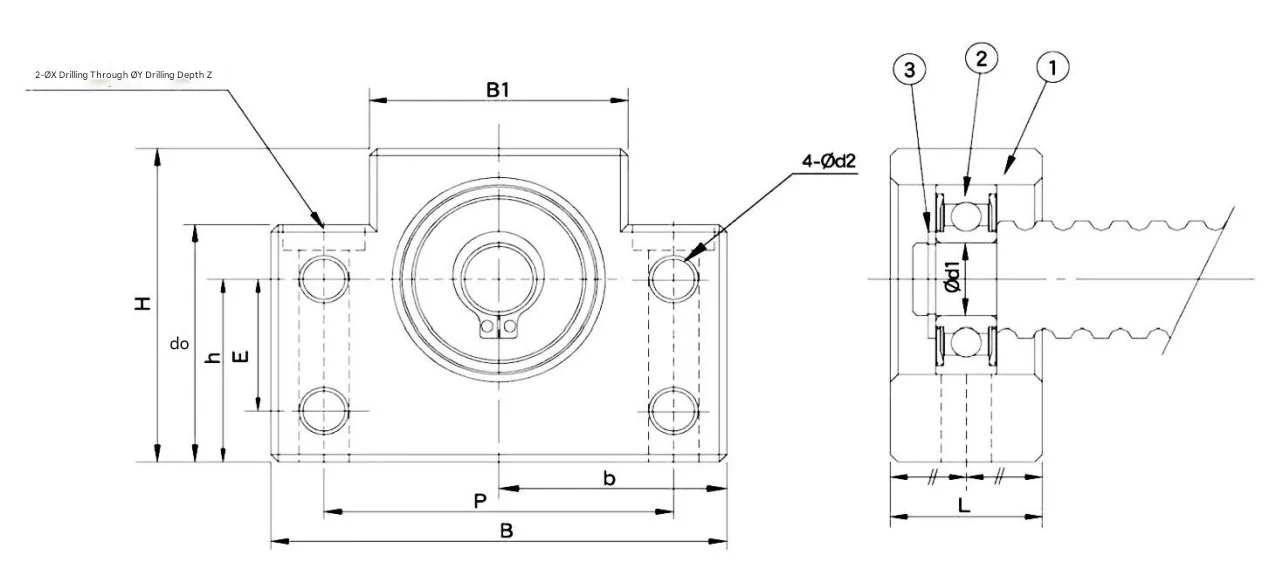

Unité de support côté support série MBF

Modèle	Diamètre	L	B	H	b	h	B1	H1	E	P	d2	X	Y	Z
MBF10	8	20	60	39	30	22	34	32.5	15	46	5.5	6.6	10.7	5
MBF12	10	20	60	43	30	25	34	32.5	18	46	5.5	6.6	10.8	1.5
MBF15	15	20	70	48	35	28	40	38	18	54	5.5	6.6	11	6.5
MBF17	17	23	86	64	43	39	50	55	28	68	6.6	9	14	8.5
MBF20	20	26	88	60	44	34	52	50	22	70	6.6	9	14	8.5
MBF25	25	30	106	80	53	48	64	70	33	85	9	11	17	11
MBF30	30	32	128	89	64	51	76	78	33	102	11	14	20	13
MBF35	35	32	140	96	70	52	88	79	35	114	11	14	20	13
MBF40	40	40	160	110	80	60	100	90	37	130	14	18	26	17.5

Support Unit Fiexd And Supported Side

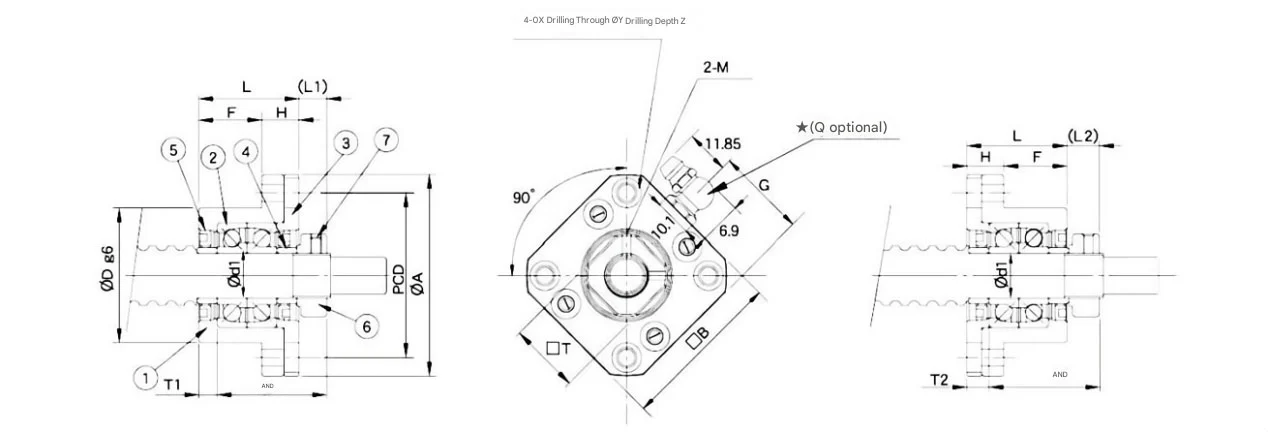

Unité de support série MFK à côté fixe

Modèle	Diamètre	L	H	F	E	Dg6	A	PCD	B	X	Y	Z	M	T
MFK10	10	27	10	17	29.5	34	52	42	42	4.5	8	4	M3	16
MFK12	12	27	10	17	29.5	36	54	44	44	4.5	8	4	M4	19
MFK15	15	32	15	17	36	40	63	50	52	5.5	9.5	6	M4	22
MTFK17	17	45	22	23	47	50	77	62	61	6.6	11	10	M4	24
MFK20	20	52	22	30	50	57	85	70	68	6.6	11	10	M4	30
MFK25	25	57	27	30	60	63	98	80	79	9	15	13	M5	35
MFK30	30	62	30	32	61	75	117	95	95	11	17.5	15	M6	40

Support Unit Fiexd And Supported Side

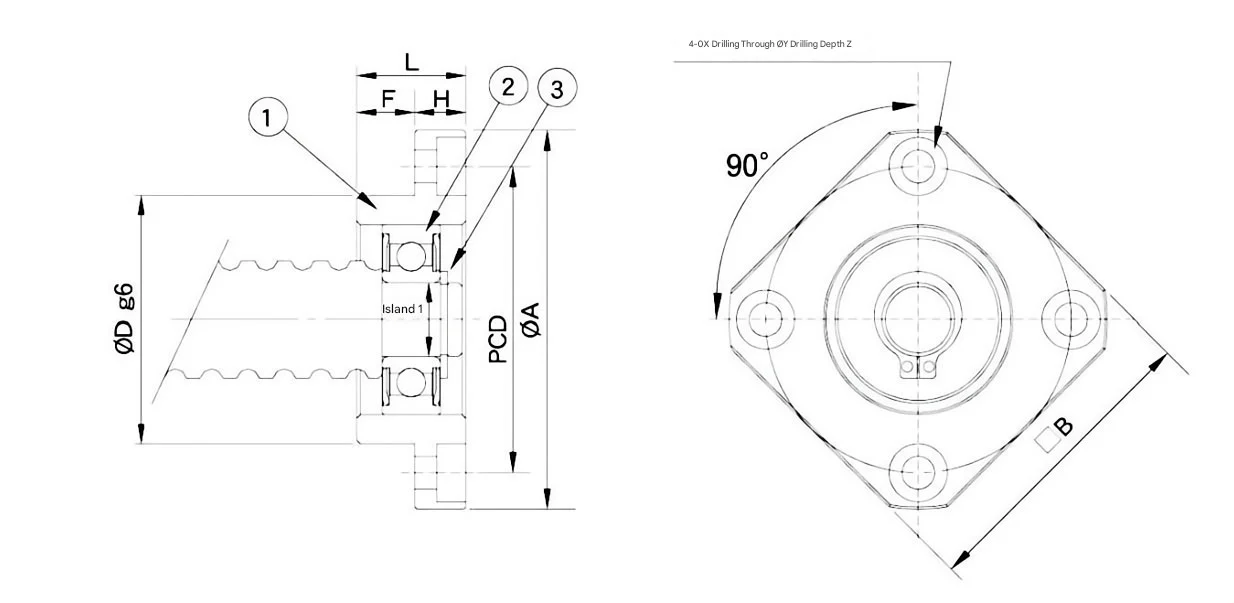

Unité de support côté support série MEF

Modèle	Diamètre	L	H	F	Dg6	A	PCD	B	X	Y	Z
FF06	6	10	6	4	22	36	28	28	3.4	6.5	4
FF10	8	12	7	5	28	43	35	35	3.4	6.5	4
FF12	10	15	7	8	34	52	42	42	4.5	8	4
FF15	15	17	9	8	40	63	50	52	5.5	9.5	5.5
FF17	17	20	11	9	50	77	62	61	6.6	11	6.5
20FF	20	20	11	9	57	85	70	68	6.6	11	6.5
25 FF	25	24	14	10	63	98	80	79	9	14	8.5
30F	30	27	18	9	75	117	95	93	11	17	11

Support Unit Fiexd And Supported Side

Pourquoi choisir les produits Maitu ?

Intégrité systématique du mouvement

Nous ne vendons pas seulement des pièces ; nous fournissons des solutions de mouvement intégrées. Nos unités fixes et supportées sont conçues pour correspondre parfaitement à nos spécifications de vis trapézoïdales et ACME, éliminant les erreurs d'alignement et garantissant l'intégrité structurelle de l'ensemble de votre système de transmission.

Conception avancée de compensation thermique

Nos unités « Supported Side » sont spécifiquement conçues pour permettre un flottement axial. En permettant à l'arbre de vis de se dilater ou de se contracter librement sous l'effet des fluctuations de température, notre conception évite les contraintes internes et les liaisons, qui sont les principales causes de défaillance prématurée du système dans les assemblages de vis longs.

Chargement bidirectionnel à haute rigidité

Pour un positionnement précis, nos unités « côté fixe » intègrent des roulements à contact oblique de haute qualité. Cette configuration offre une contrainte axiale et radiale supérieure, absorbant des forces de poussée bidirectionnelles importantes pour maintenir une précision extrême même sous des charges industrielles lourdes.

Plus de 12 ans d'expertise en fabrication

Avec un héritage provenant de Shanghai Yingqi et une décennie de fabrication indépendante à Suzhou, Maitu apporte une expérience approfondie du domaine. Notre usine certifiée ISO 9001 utilise un système ERP auto-développé pour surveiller chaque étape de la production, garantissant que chaque unité de support répond à des tolérances industrielles rigoureuses.

Performances et personnalisation éprouvées

Avec plus de 80 000 unités livrées à des clients internationaux, nous avons fait nos preuves. Que vous ayez besoin d'acier au carbone standard ou de matériaux spécialisés comme l'acier inoxydable ou le bronze, notre équipe de 10 ingénieurs peut personnaliser l'unité de support pour répondre à vos exigences environnementales et mécaniques spécifiques.

FAQ

Comment choisir correctement l'unité de support côté fixe et supporté ?

Une configuration standard de haute précision nécessite un côté fixe (pour verrouiller la vis axialement et gérer les charges de poussée) et un côté supporté (pour fournir un support radial tout en permettant la dilatation thermique). Notre équipe d'ingénieurs peut vous aider à déterminer la configuration spécifique du roulement (par exemple, contact angulaire ou rainure profonde) en fonction de vos exigences en matière de direction de charge et de vitesse.

Vos unités de support sont-elles compatibles avec les vis trapézoïdales et ACME ?

Oui. Nous sommes spécialisés dans les solutions intégrées. Nos unités de support sont spécifiquement usinées pour correspondre aux dimensions des tourillons de nos vis trapézoïdales 30° et ACME 29°. Cela garantit un ajustement parfait, réduisant les vibrations et le bruit lors d'un fonctionnement à grande vitesse.

Quelles mesures Maitu prend-il pour garantir la longévité des roulements dans ces unités ?

Nous utilisons des procédures de contrôle de qualité strictes, notamment le meulage précis des alésages du boîtier et la sélection d'aciers pour roulements au chrome à haute teneur en carbone. Nos unités sont assemblées dans des environnements contrôlés pour éviter toute contamination, garantissant ainsi que le lubrifiant et les joints offrent des performances sans entretien pendant des intervalles prolongés.

Pouvez-vous fournir des unités de support pour des diamètres d’arbre personnalisés et des matériaux spéciaux ?

Absolument. Bien que nous proposons une large gamme de spécifications standard, notre usine est équipée de tours CNC et de centres d'usinage de haute précision pour gérer des conceptions personnalisées. Nous pouvons fabriquer des unités en utilisant divers matériaux, notamment l'acier inoxydable pour les environnements corrosifs, en fonction de vos dessins spécifiques et de vos notes techniques.
